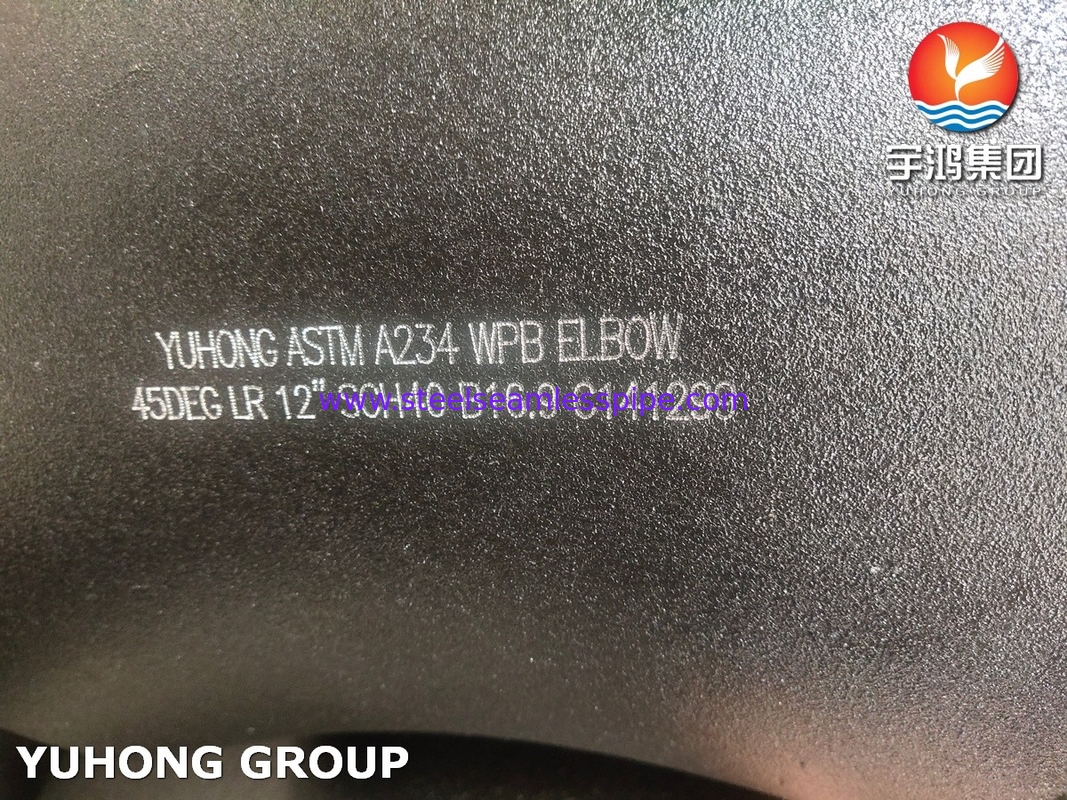

ASTM A234 WPB कार्बन स्टील एल्बो 45DEG LR बटवेल्डेड B16.9

ASTM A234 WPB कार्बन स्टील एल्बो 45DEG LR बटवेल्डेड B16.9

ASTM A234 WPBकार्बन स्टील एल्बो एक जाली कार्बन स्टील पाइप फिटिंग है जो सख्त औद्योगिक मानक के अनुसार निर्मित हैASTM A234, मध्यम और उच्च तापमान सेवाओं के लिए उपयुक्त है, और मुख्य रूप से बट वेल्डिंग द्वारा जुड़ा हुआ है। इसका मुख्य मूल्य इसके उत्कृष्ट व्यापक प्रदर्शन (शक्ति, वेल्डबिलिटी), विश्वसनीयता और अपेक्षाकृत कम लागत में निहित है, जो इसे पेट्रोलियम, प्राकृतिक गैस, रसायन, बिजली, जहाज निर्माण आदि जैसे कई औद्योगिक क्षेत्रों में पाइपलाइन सिस्टम में दिशा बदलने के लिए एक मानक समाधान बनाता है।

ASTM A234 WPB की रासायनिक आवश्यकताएँ

ASTM A234 WPB के यांत्रिक गुण

ASTM A234 WPB कार्बन स्टील एल्बो निर्माण प्रक्रिया और संरचनात्मक प्रकार:

मोल्डिंग तकनीक:

• गर्म दबाना:उच्च आवृत्ति ताप दबाना, बड़े पैमाने पर उत्पादन के लिए उपयुक्त, सतह ऑक्सीकरण के लिए उपचार की आवश्यकता होती है।
• कोल्ड प्रेसिंग बनाना:छोटे व्यास के एल्बो आमतौर पर उपयोग किए जाते हैं, उच्च परिशुद्धता के साथ लेकिन आंतरिक तनाव को खत्म करने के लिए एनीलिंग की आवश्यकता होती है।
• वेल्डिंग एल्बो:बड़े व्यास के लिए, स्टील प्लेटों को लुढ़काया और वेल्ड किया जाता है, जो कम लागत वाला होता है लेकिन गैर-विनाशकारी परीक्षण की आवश्यकता होती है।

संरचनात्मक वर्गीकरण:

• कोण:45 ° (विचलन मोड़), 90 ° (समकोण मोड़), 180 ° (यू-आकार का रिटर्न)।
• वक्रता त्रिज्या:लंबा त्रिज्या (1.5D, कम प्रवाह प्रतिरोध) बनाम छोटा त्रिज्या (1D, कॉम्पैक्ट स्थान)।
• दीवार की मोटाई ग्रेड:Sch40, Sch80, आदि, ASME B16.9 दीवार मोटाई श्रृंखला के साथ मेल खाते हैं।

ASTM A234 WPB कार्बन स्टील एल्बो अनुप्रयोग:

• पेट्रोलियम और प्राकृतिक गैस उद्योग:WPB कार्बन स्टील कमरे के तापमान से मध्यम तापमान (-29 ° C~343 ° C) तक दबाव आवश्यकताओं को पूरा करता है, और इसकी लागत मिश्र धातु इस्पात की तुलना में कम है, जो गैर-अम्लीय वातावरण के लिए उपयुक्त है। इसलिए, इसका उपयोग तेल और गैस इकट्ठा करने और परिवहन पाइपलाइन, रिफाइनरी पाइपलाइन सिस्टम, लंबी दूरी की पाइपलाइन सिस्टम आदि के लिए एक कनेक्टिंग घटक के रूप में किया जा सकता है।
• बिजली और ऊर्जा उद्योग: WPB सामग्री में 343 ° C से नीचे स्थिर प्रदर्शन होता है और लागत को अनुकूलित करने के लिए P91/P22 जैसी उच्च-श्रेणी की सामग्रियों के साथ संयोजन में इसका उपयोग किया जा सकता है। इसका उपयोग थर्मल पावर प्लांट में बॉयलर की मुख्य भाप पाइप और फीडवाटर पाइप को मोड़ने के लिए किया जा सकता है (जैसे कि उच्च दबाव भाप प्रभाव का सामना करने के लिए Sch80 मोटी दीवार वाले एल्बो); शहरी केंद्रीकृत हीटिंग सिस्टम में मुख्य पाइपलाइन और शाखा पाइपलाइन को कनेक्ट करें (45 ° मोड़ के साथ तरल प्रतिरोध को कम करने के लिए); इसका उपयोग परमाणु ऊर्जा सहायक प्रणालियों में पारंपरिक द्वीपों में गैर-रेडियोधर्मी जल परिसंचरण पाइपलाइन को जोड़ने के लिए किया जा सकता है (ASME B31.1 विनिर्देशों के अनुसार)।
• रासायनिक और पेट्रोकेमिकल उद्योग:WPB कार्बन स्टील एल्बो रिएक्टरों को हीट एक्सचेंजर्स, पंप और रिएक्टरों की इनलेट और आउटलेट पाइपलाइन में अन्य उपकरणों से जोड़ सकता है (लंबा त्रिज्या एल्बो अशांति को कम करता है और उत्प्रेरक की रक्षा करता है); गैर-उच्च संक्षारक मीडिया (जैसे कमजोर एसिड और क्षारीय समाधान) के साथ कम सांद्रता पाइपलाइन में अम्लीय और क्षारीय मीडिया का परिवहन (संक्षारण-रोधी कोटिंग्स के साथ अस्तर की आवश्यकता होती है); संपीड़ित वायु प्रणालियों में पाइपलाइन नेटवर्क के लिए एक मोड़ कनेक्शन के रूप में (छोटे त्रिज्या एल्बो कॉम्पैक्ट लेआउट के लिए उपयुक्त हैं)।

ASTM A234 WPB कार्बन स्टील एल्बो मध्यम दबाव वहन क्षमता, आसान प्रसंस्करण और नियंत्रणीय लागत के कारण पेट्रोलियम, बिजली और रसायन जैसे उद्योगों में एक सामान्य विकल्प बन गए हैं। लेकिन अम्लीय संक्षारण, अल्ट्रा-उच्च तापमान (>343 ° C) या अल्ट्रा-उच्च दबाव परिदृश्यों में, इसे WP श्रृंखला मिश्र धातु इस्पात (जैसे WP11/WP22) या स्टेनलेस स्टील सामग्री (जैसे ASTM A403) से बदलना होगा। चयन करते समय, माध्यम, पर्यावरणीय परिस्थितियों और उद्योग मानकों की विशेषताओं का व्यापक मूल्यांकन करना आवश्यक है।
