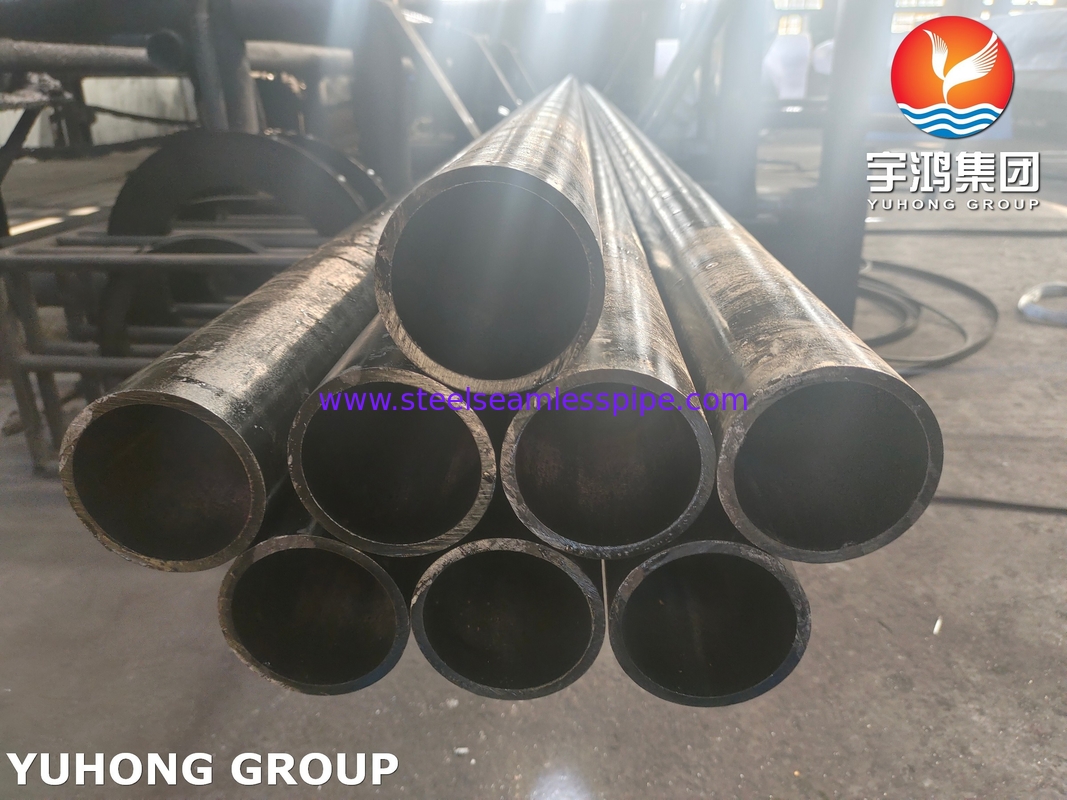

एएसटीएम ए१९२ कार्बन स्टील एयर हीटर अनुप्रयोग के लिए सीमलेस ट्यूब

एयर हीटर अनुप्रयोग के लिए ASTM A192 कार्बन स्टील सीमलेस ट्यूब

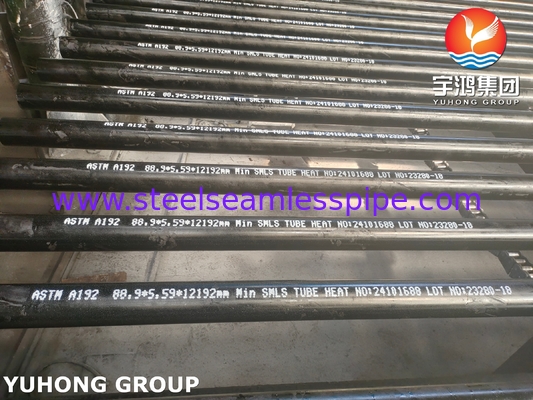

ASTM A192 कार्बन स्टील ट्यूब एक उच्च-दबाव वाली सीमलेस कार्बन स्टील बॉयलर ट्यूब है जो अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स (ASTM) द्वारा स्थापित मानक विशिष्टताओं के अनुसार निर्मित की जाती है। ASTM A192 कार्बन स्टील ट्यूबों को सीमलेस प्रक्रियाओं का उपयोग करके निर्मित किया जाना चाहिए और यह सुनिश्चित करने के लिए उचित ताप उपचार से गुजरना चाहिए कि उनका प्रदर्शन मानक आवश्यकताओं को पूरा करता है। हॉट प्रोसेस्ड स्टील ट्यूबों को ताप उपचार की आवश्यकता नहीं होती है, जबकि कोल्ड प्रोसेस्ड स्टील ट्यूबों को अंतिम कोल्ड प्रोसेसिंग के बाद 1200 ° F (650 ° C) या उससे अधिक पर ताप उपचार की आवश्यकता होती है।ASME SA192 ASME बॉयलर और प्रेशर वेसल कोड का अपनाया गया संस्करण है। जबकि तकनीकी आवश्यकताएं अनिवार्य रूप से ASTM A192 के समान हैं, प्रमाणन और अंकन को ASME विशिष्टताओं का पालन करना चाहिए। SA192 को आमतौर पर दबाव उपकरण निर्माण में उद्धृत किया जाता है।

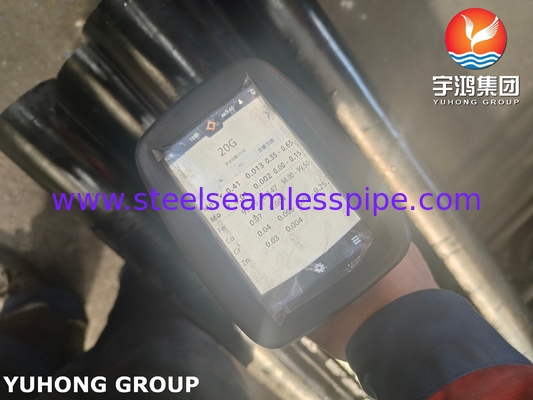

ASTM A192 कार्बन स्टील ट्यूबों में उनकी ताकत, क्रूरता और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए रासायनिक संरचना की सख्त आवश्यकताएं होती हैं। कार्बन (C) की मात्रा 0.06% और 0.18% के बीच होती है, और कम कार्बन सामग्री स्टील ट्यूब की क्रूरता और वेल्डिंग प्रदर्शन को बेहतर बनाने में मदद करती है; सिलिकॉन (Si) की मात्रा 0.25% से अधिक नहीं होनी चाहिए। सिलिकॉन मुख्य रूप से स्टील में डीऑक्सीडेशन में भूमिका निभाता है, जो स्टील की ताकत और कठोरता में सुधार कर सकता है; मैंगनीज (Mn) की मात्रा 0.27% से 0.63% तक होती है। मैंगनीज स्टील की ताकत और कठोरता को बढ़ा सकता है, अनाज के आकार को परिष्कृत कर सकता है, और स्टील ट्यूबों के पहनने के प्रतिरोध और थकान प्रतिरोध में सुधार कर सकता है; फास्फोरस (P) की अधिकतम मात्रा 0.035% से कम तक सीमित है; सल्फर (S) की अधिकतम मात्रा 0.035% से कम तक सीमित है। फास्फोरस और सल्फर अशुद्धियों की मात्रा को सख्ती से नियंत्रित करने से अत्यधिक अशुद्धियों के कारण स्टील ट्यूबों में भंगुर फ्रैक्चर जैसी दोषों से प्रभावी ढंग से बचा जा सकता है।

ASTM A192 / ASME SA192 कार्बन स्टील रासायनिक संरचना

ASTM A192 और अन्य कार्बन स्टील ट्यूब और पाइप सामग्री की तुलना

• VS ASTM A106 Gr.B:ASTM A106 Gr.B कार्बन स्टील पाइप का उपयोग आमतौर पर उच्च तापमान, उच्च दबाव पाइपिंग के लिए किया जाता है, लेकिन इसे विशेष रूप से बॉयलर/सुपरहीटर के लिए आवश्यक न्यूनतम दीवार मोटाई के लिए डिज़ाइन नहीं किया गया है। ASTM A106 Gr.B कार्बन स्टील पाइप में आमतौर पर एक ही विनिर्देश के A192 की तुलना में मोटी दीवारें होती हैं, जो उच्च दबाव-वहन क्षमता प्रदान करती हैं लेकिन थोड़ी कम गर्मी हस्तांतरण और उच्च लागत प्रदान करती हैं। ASTM A106 Gr.B कार्बन स्टील पाइप का उपयोग आमतौर पर बॉयलर मुख्य भाप लाइनों और फीडवाटर लाइनों में किया जाता है, जबकि ASTM A192 कार्बन स्टील पाइप को विशेष रूप से सुपरहीटर और बॉयलर हीट एक्सचेंजर बंडलों के लिए डिज़ाइन किया गया है, जहां कुशल गर्मी हस्तांतरण के लिए पतली दीवारों की आवश्यकता होती है।
• VS ASTM A210 Gr.A1:ASTM A210 Gr.A1 एक मध्यम-कार्बन मैंगनीज स्टील सीमलेस ट्यूब है जिसका उपयोग बॉयलर और सुपरहीटर में किया जाता है। इसकी उच्च कार्बन सामग्री के कारण, इसकी ताकत और कठोरता A192 से अधिक है, और इसका उपयोग मुख्य रूप से उच्च शक्ति की आवश्यकता वाले अनुप्रयोगों में किया जाता है।

ASTM A192 कार्बन स्टील पाइप के लिए आवश्यक परीक्षण और निरीक्षण

• तन्य परीक्षण: यह स्टील ट्यूब के प्रत्येक बैच से लिए गए नमूनों पर तन्य शक्ति, उपज शक्ति और बढ़ाव को सत्यापित करने के लिए किया जाता है।
• कठोरता परीक्षण: यह आमतौर पर प्रत्येक ट्यूब या बैच पर किया जाता है।
• हाइड्रोलिक दबाव परीक्षण: यह प्रत्येक ट्यूब के लिए अनिवार्य है। परीक्षण दबाव बहुत अधिक होता है और यह सुनिश्चित करने के लिए कम से कम 5 सेकंड तक बनाए रखा जाता है कि कोई रिसाव या स्थायी विरूपण न हो, जिससे दबाव में सुरक्षा सुनिश्चित हो सके।
• अविनाशी परीक्षण: मानक में आमतौर पर अनुदैर्ध्य दोषों का पता लगाने के लिए एडी करंट टेस्टिंग या अल्ट्रासोनिक टेस्टिंग (या दोनों का संयोजन) की आवश्यकता होती है, और यह प्रत्येक ट्यूब पर किया जाना चाहिए।

ASTM A192 कार्बन स्टील सीमलेस ट्यूब अनुप्रयोग

• उच्च दबाव बॉयलर घटक: ASTM A192 कार्बन स्टील ट्यूबों का उपयोग आमतौर पर उच्च दबाव वाले बॉयलर में हीटिंग सतह ट्यूब, हेडर और इकोनॉमाइज़र जैसे प्रमुख घटकों के लिए किया जाता है। इन घटकों को उच्च तापमान और उच्च दबाव वाली भाप या गर्म पानी का सामना करने की आवश्यकता होती है, इसलिए स्टील ट्यूबों को उच्च तापमान और उच्च दबाव के लिए उत्कृष्ट प्रतिरोध की आवश्यकता होती है।
• सुपरहीटर और रीहीटर: ASTM A192 कार्बन स्टील ट्यूबों का उपयोग सुपरहीटर और रीहीटर में उच्च तापमान और उच्च दबाव वाली भाप के परिवहन के लिए किया जाता है, जिससे बॉयलर सिस्टम में भाप का प्रभावी परिसंचरण और ऊर्जा रूपांतरण सुनिश्चित होता है।
• पेट्रोकेमिकल उद्योग: ASTM A192 कार्बन स्टील ट्यूब पेट्रोकेमिकल उद्योग में भी महत्वपूर्ण भूमिका निभाते हैं। इनका उपयोग उच्च तापमान और उच्च दबाव वाले तरल पदार्थ संचरण प्रणालियों में किया जाता है, जैसे भाप पाइपलाइन, हीटर, आदि, ताकि उत्पादन प्रक्रिया की सुचारू प्रगति सुनिश्चित हो सके।
• बिजली उद्योग: ASTM A192 कार्बन स्टील पाइप का उपयोग बिजली संयंत्र बॉयलर के निर्माण में व्यापक रूप से किया जाता है। बॉयलर के मुख्य संरचनात्मक घटक के रूप में, वे उच्च तापमान और उच्च दबाव वाली भाप के दबाव को सहन करते हैं, जिससे बिजली संयंत्र बॉयलर का सुरक्षित और स्थिर संचालन सुनिश्चित होता है।
