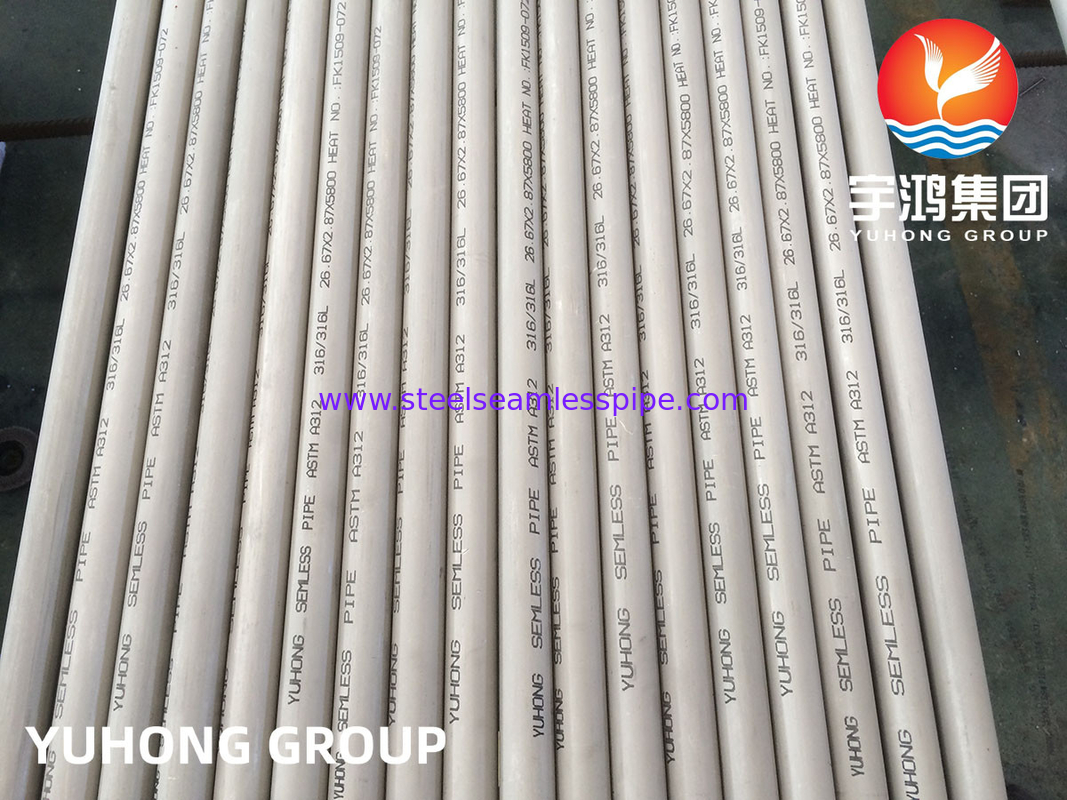

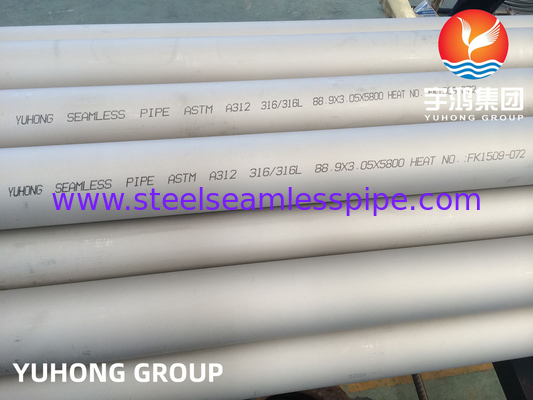

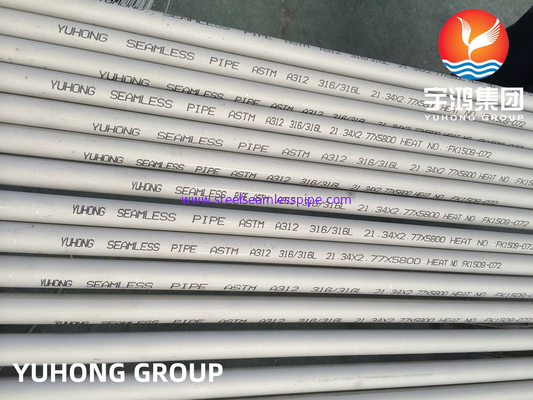

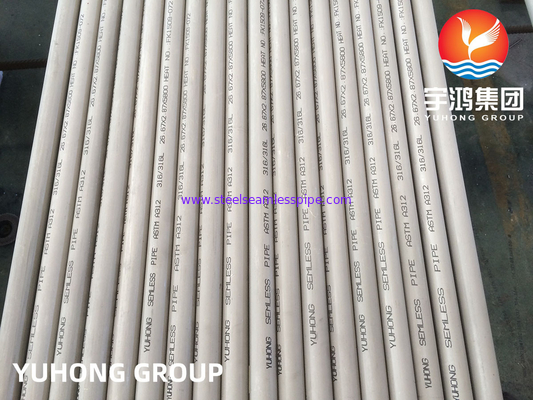

एएसटीएम ए312 टीपी316एल ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस पाइप एएसएमई बीपीवी कोड स्टैम्प यू के लिए

ASTM A312 TP316L ASME BPV कोड स्टैम्प U के लिए ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस पाइप

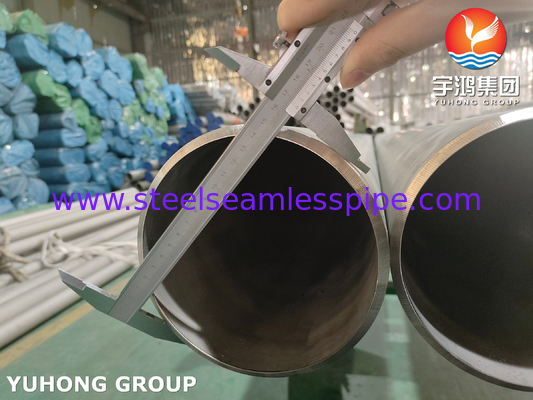

1ट्यूबिंग के लिए आयामी सहिष्णुता

ASME SA-999 आयामी सहिष्णुता

• ASME SA-999 के अनुसार ठंडे ढंग से खींची गई सटीक सीमलेस ट्यूबिंग

• ओडी सहिष्णुताः ±0.10 मिमी (ओडी ≤ 25.4 मिमी के लिए)

• दीवार मोटाई सहिष्णुताः ±10% (न्यूनतम ±0.15 मिमी)

• सीधापनः ≤1.5 मिमी/मीटर लंबाई

2. पिटिंग संक्षारण प्रतिरोध प्रमाणन

एएसटीएम जी48 विधि ए.

• क्रिटिकल पिटिंग तापमान (सीपीटी): ≥48°C (एएसटीएम जी48 विधि ए के अनुसार परीक्षण)

• परीक्षण पैरामीटरः

  • 48±1°C पर 72 घंटे के लिए 6% FeCl3 समाधान

  • स्वीकृति मानदंडः ≤1.0 मिलियन वजन घटाने

• NACE MR0175 अनुभाग MR0175 तालिका A के अनुसार खट्टा सेवा (H2S वातावरण) के लिए योग्य।20

3विनाशकारी परीक्षा (एनडीई) आश्वासन प्रोटोकॉल

A. हाइड्रोस्टैटिक दबाव परीक्षण

• प्रक्रियाः ASME धारा VIII UG-99 (m) के अनुसार

• परीक्षण दबावः 1.5 × डिजाइन दबाव (MAWP)

• अवधिः ≥30 मिनट दृश्य निरीक्षण (शून्य रिसाव स्वीकृति)

• प्रलेखनः एएसएमई फॉर्म यू-1 द्वारा हस्ताक्षरित

बी. एडी करंट टेस्टिंग (ईटी)

• मानकः एएसएमई सेक्शन V अनुच्छेद 8 (अनिवार्य परिशिष्ट II)

• कवरेजः 100% ट्यूब की लंबाई

• उपकरण: अंतर घुमावदार जांच प्रणाली

• कैलिब्रेशन : एएसएमई कैलिब्रेशन ट्यूब सेट पी3-ई2

• दोष अस्वीकृतिः ≥ 5% दीवार हानि संकेत

सी. अल्ट्रासोनिक परीक्षण (यूटी) विकल्प

• पूरक आवश्यकताः SA-688 अनुलग्नक S4 (ऑस्टेनिक स्टेनलेस स्टील ट्यूबिंग)

• विधिः स्वचालित सीधी किरण विसर्जन यूटी

• मानदंडः डीएसी वक्र (20% डीएसी संदर्भ) से अधिक कोई संकेत नहीं

• ट्रिगर की स्थितिः यदि खरीदार के आदेश में निर्दिष्ट है​
