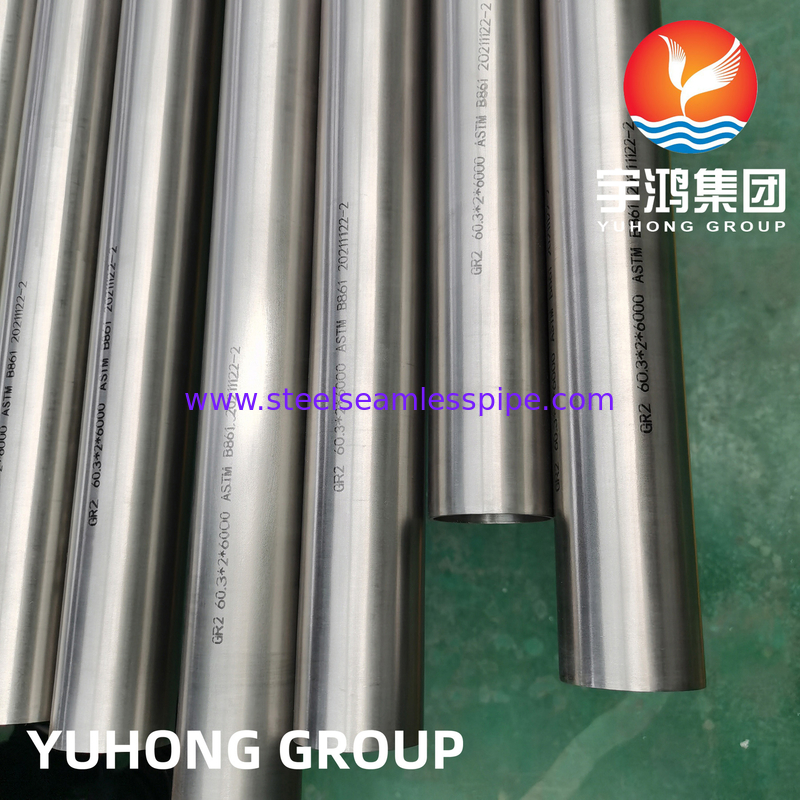

ASTM B861 GR.2 टाइटेनियम मिश्र धातु स्टील सीमलेस पाइप हीट एक्सचेंजर इलेक्ट्रिक उपकरण
ASTM B861 GR.7 संक्षारण प्रतिरोध
टाइटेनियम विभिन्न माध्यमों में, विशेष रूप से तटस्थ और ऑक्सीकरण माध्यमों में मजबूत संक्षारण प्रतिरोध है। यह कुछ पतले घटाने वाले एसिड में भी इस्तेमाल किया जा सकता है,जैसे नाइट्रिक एसिड की विभिन्न सांद्रता स्थिर तापमान पर उबलने के बिंदु तकइसमें अधिकांश क्षारीय घोल, जैसे बैरियम हाइड्रॉक्साइड, कैल्शियम हाइड्रॉक्साइड और मैग्नीशियम हाइड्रॉक्साइड के साथ कमरे के तापमान पर संतृप्त घोल के लिए अच्छा संक्षारण प्रतिरोध है।लेकिन सोडियम हाइड्रॉक्साइड के घोल को उबालने के लिए इस्तेमाल नहीं किया जा सकता हैटाइटेनियम समुद्री जल में पूरी तरह से संक्षारक नहीं है और अधिकांश कार्बनिक एसिड (फॉर्मिक एसिड और ऑक्सालिक एसिड को छोड़कर) में संक्षारण के लिए भी अत्यधिक प्रतिरोधी है।इसमें गीले क्लोरीन में उत्कृष्ट संक्षारण प्रतिरोध हैसोडियम क्लोराइड समाधान में संक्षारण प्रतिरोध समाधान के पीएच मूल्य में वृद्धि के साथ बढ़ता है
एएसटीएम बी861 जीआर.7 टाइटेनियम हीट एक्सचेंजर पाइप की विशिष्ट शक्ति उच्च हैः
टाइटेनियम मिश्र धातु का घनत्व आम तौर पर लगभग 4.5g/cm3 होता है, केवल स्टील का 60% शुद्ध टाइटेनियम की ताकत साधारण स्टील की ताकत के करीब होती है,और कुछ उच्च शक्ति वाले टाइटेनियम मिश्र धातु कई मिश्र धातु संरचनात्मक इस्पात की ताकत से अधिक हैंइसलिए, टाइटेनियम मिश्र धातु की विशिष्ट शक्ति (शक्ति/घनत्व) अन्य धातु संरचनात्मक सामग्रियों और उच्च इकाई शक्ति वाले घटकों की तुलना में बहुत अधिक है,अच्छी कठोरता और हल्के वजन का उत्पादन किया जा सकता हैवर्तमान में, टाइटेनियम मिश्र धातु का उपयोग विमान इंजन घटकों, कंकाल, खाल, फास्टनरों और लैंडिंग गियर में किया जाता है।
ASTM B861 GR.7 टाइटेनियम हीट एक्सचेंजर पाइप में उच्च थर्मल ताकत हैः
उपयोग तापमान एल्यूमीनियम मिश्र धातु की तुलना में कई सौ डिग्री अधिक है, और आवश्यक शक्ति अभी भी मध्यम तापमान पर बनाए रखी जा सकती है,और यह 450 ~ 500 ° C के तापमान पर लंबे समय तक काम कर सकते हैंइन दो प्रकार के टाइटेनियम मिश्र धातुओं में अभी भी 150°C से 500°C के दायरे में एक उच्च विशिष्ट शक्ति है, जबकि एल्यूमीनियम मिश्र धातुओं की विशिष्ट शक्ति 150°C पर काफी कम हो जाती है।टाइटेनियम मिश्र धातु का संचालन तापमान 500°C तक पहुंच सकता है, और एल्यूमीनियम मिश्र धातु की 200°C से कम है।
एएसटीएम बी861 जीआर.7 टाइटेनियम हीट एक्सचेंजर पाइप का संक्षारण प्रतिरोध अच्छा हैः
टाइटेनियम मिश्र धातु आर्द्र वातावरण और समुद्री जल के माध्यम में काम करता है, इसका संक्षारण प्रतिरोध स्टेनलेस स्टील से बहुत बेहतर है; पिटिंग संक्षारण, एसिड संक्षारण,तनाव क्षरण विशेष रूप से मजबूत हैक्षार, क्लोराइड, क्लोरीन, नाइट्रिक एसिड, सल्फ्यूरिक एसिड आदि के प्रति उत्कृष्ट संक्षारण प्रतिरोध।
ASTM B861 GR.7 टाइटेनियम हीट एक्सचेंजर पाइप में कम तापमान पर अच्छा प्रदर्शन होता है:
टाइटेनियम मिश्र धातु अभी भी कम और अति-कम तापमान पर अपने यांत्रिक गुणों को बनाए रख सकती है। टाइटेनियम मिश्र धातु कम तापमान पर अच्छा प्रदर्शन और बहुत कम गैप तत्वों के साथ, जैसे TA7,-253 डिग्री सेल्सियस पर एक निश्चित प्लास्टिसिटी बनाए रख सकता हैइसलिए, टाइटेनियम मिश्र धातु भी एक महत्वपूर्ण निम्न तापमान संरचनात्मक सामग्री है।
ASTM B861 GR.7 टाइटेनियम हीट एक्सचेंजर पाइप में उच्च रासायनिक गतिविधि होती है:
टाइटेनियम में एक बड़ी रासायनिक गतिविधि होती है और यह वायुमंडल में O, N, H, CO, CO2, जल वाष्प, अमोनिया आदि के साथ एक मजबूत रासायनिक प्रतिक्रिया उत्पन्न करता है। जब कार्बन सामग्री 0.2% से अधिक होती है,टाइटेनियम मिश्र धातु में कठोर टीआईसी का गठन होगाजब तापमान अधिक होता है, तो N के साथ बातचीत से TiN की कठोर सतह बन जाती है। 600°C से ऊपर, टाइटेनियम उच्च कठोरता के साथ एक कठोर परत बनाने के लिए ऑक्सीजन को अवशोषित करता है।जब हाइड्रोजन की मात्रा बढ़ जाती है तब भी भंगुरता की परत बनती हैटाइटेनियम की रासायनिक आत्मीयता भी बड़ी है, और घर्षण सतह पर चिपके रहना आसान है।
थर्मल चालकता और एएसटीएम बी 861 जीआर.7 टाइटेनियम हीट एक्सचेंजर पाइप के लोचदार मॉड्यूल छोटे हैंः
टाइटेनियम मिश्र धातु का लोचदार मॉड्यूल लगभग 1/2 स्टील का है, इसलिए इसकी कठोरता खराब है, विकृत होना आसान है, यह पतली छड़ें और पतली दीवार वाले भागों के निर्माण के लिए उपयुक्त नहीं है,और काटने के दौरान मशीनिंग सतह के रिबाउंड की मात्रा बहुत बड़ी हैस्टेनलेस स्टील की तुलना में लगभग 2 से 3 गुना, जिसके परिणामस्वरूप उपकरण की सतह के बाद उपकरण का अत्यधिक घर्षण, आसंजन और चिपकने वाला पहनना होता है।
ASTM B861 GR.7 टाइटेनियम मिश्र धातु स्टील हीट एक्सचेंजर पाइप आवेदन क्षेत्र:
एयरोस्पेस
प्लेट हीट एक्सचेंजर
बेलोस विस्तार जोड़
समुद्री जल का निर्जलीकरण
सल्फ़्यूराइजेशन और डेनिट्रिफिकेशन
रासायनिक उपकरण
आदि
सामान्य परिचय
| वस्तु का नाम |
ग्रेड |
मानक |
आयाम (एमएम) |
आवेदन |
| टाइटेनियम पाइप |
BT1 BT2 BT3 BT7 BT1 BT1 BT1 BT1 |
ASTM B337 B338 B861 B862 ASME SB338 ASME SB337 ASME SB861 SB862 DIN17861 |
Φ10-Φ114 x0.4-10x 100-15000 MM |
हीट एक्सचेंजर कॉइल पाइप कंडेनसर पेट्रोलियम पाइपलाइन समुद्री खेती वाष्पीकरण यंत्र द्रव परिवहन पाइपिंग आदि |
रासायनिक संरचना तत्व ((वजन %)
| रचना |
ग्रेड 1 |
ग्रेड 2 |
| कार्बन |
0.65 ¢1.10 |
0.75 ¢1.15 |
| मैंगनीज |
1.50 अधिकतम |
1.50 अधिकतम |
| सिलिकॉन |
14.20 ¢14.75 |
14.20 ¢14.75 |
| क्रोमियम |
0.50 अधिकतम |
3.25-5.00 |
| मोलिब्डेनम |
0.50 अधिकतम |
0.40-0.60 |
| तांबा |
0.50 अधिकतम |
0.50 अधिकतम |
| अन्य व्यापारिक नाम |
सीपी टाइटेनियम ग्रेड 2, सीपी ग्रेड 2 टाइटेनियम |
| विनिर्देश और ग्रेड |
एएसटीएम बी 337 एएसटीएम एसबी 337 / एएसटीएम बी 338 एएसटीएम एसबी 338 / एएसटीएम बी 861 / बी 862 |
| उपलब्ध आकार |
Sch 10s, 40s, 80s, 120, 160s, XXS में 1⁄2 से 24NB। |
| अक्सर इस्तेमाल किए जाने वाले प्रकार |
सीमलेस/ईआरडब्ल्यू/वेल्डेड/निर्मित |
| उपलब्ध प्रपत्र |
गोल, हाइड्रोलिक आदि |
| लम्बाई |
आकार पर काटें |
| पाइप एंड फोर्मिंग |
दोनो छोरों पर पैदल चलना, दोनो छोरों पर पैदल चलना, एक छोर पर पैदल चलना, एक छोर पर पैदल चलना, एक छोर पर पैदल चलना, एक छोर पर पैदल चलना, एक छोर पर पैदल चलना |
| पिघलने का बिंदु |
1665 °C (3030 °F) |
| WERKSTOFF NR. |
3.7035 |
| UNS |
R50400 |
