ASTM A403 WP304 स्टेनलेस स्टील पाइप कैप बट वेल्ड फिटिंग ASME B16.9
उत्पाद अवलोकन
ASTM A403 WP304/WP304L स्टेनलेस स्टील बट वेल्ड कैप्सऑस्टेनिटिक स्टेनलेस स्टील पाइप फिटिंग हैं जिन्हें पाइपिंग सिस्टम, उपकरण नोजल और प्रक्रिया लाइनों के अंत को बंद करने के लिए डिज़ाइन किया गया है। कैप को आसन्न पाइप में सीधे वेल्डिंग के लिए बट-वेल्ड सिरों के साथ आपूर्ति की जाती है।
निर्मित ASTM A403/ASME SA403 और आयामों के अनुसार ASME B16.9, ये स्टेनलेस स्टील पाइप कैप प्रक्रिया पाइपिंग, पेट्रोकेमिकल, तेल और गैस, बिजली और औद्योगिक उपकरण अनुप्रयोगों के लिए विभिन्न नाममात्र आकारों और दीवार की मोटाई में उपलब्ध हैं।
उत्पाद विनिर्देश
| आइटम |
विनिर्देश |
| उत्पाद |
स्टेनलेस स्टील बट वेल्ड कैप |
| सामग्री ग्रेड |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| सामग्री प्रकार |
ऑस्टेनिटिक स्टेनलेस स्टील |
| उत्पाद प्रकार |
पाइप कैप / एंड कैप |
| विनिर्माण मानक |
ASTM A403 / ASME SA403 |
| आयाम मानक |
ASME B16.9 |
| कनेक्शन |
बट वेल्ड (BW) |
| आकार सीमा |
1/8"-48" NB |
| दीवार की मोटाई |
SCH 10S-XXS |
| अंत तैयारी |
ASME B16.25 जहां लागू हो |
| गर्मी उपचार |
समाधान गर्मी उपचारित |
| सतह |
पिक्ल्ड / ब्लास्टेड / मशीनिंग आवश्यकतानुसार |
| निरीक्षण |
आयामी, दृश्य, PMI, NDT आवश्यकतानुसार |
| प्रमाणन |
EN 10204 3.1 उपलब्ध |
ASTM A403 WP304 / WP304L सामग्री
ASTM A403 दबाव पाइपिंग अनुप्रयोगों के लिए जाली ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग को कवर करता है।WP304 और WP304Lक्रोमियम-निकल स्टेनलेस स्टील ग्रेड हैं जिनका आमतौर पर उपयोग किया जाता है जहां संक्षारण प्रतिरोध, वेल्डेबिलिटी और सामान्य प्रक्रिया-सेवा प्रदर्शन की आवश्यकता होती है।
WP304 बनाम WP304L
मुख्य सामग्री अंतर कार्बन सामग्री है।
| ग्रेड |
UNS |
कार्बन |
विशिष्ट विशेषता |
| WP304 |
S30400 |
≤ 0.08% |
सामान्य प्रयोजन 304 स्टेनलेस स्टील |
| WP304L |
S30403 |
≤ 0.03% |
वेल्डेड अनुप्रयोगों के लिए कम कार्बन ग्रेड |
WP304L की कम कार्बन सीमा वेल्डिंग के दौरान क्रोमियम कार्बाइड वर्षा के जोखिम को कम करने में मदद करती है और इसलिए इसे अक्सर व्यापक वेल्डिंग से जुड़े निर्मित पाइपिंग सिस्टम के लिए निर्दिष्ट किया जाता है।
स्टेनलेस स्टील बट वेल्ड कैप डिजाइन
एक बट वेल्ड कैप को पाइप या फिटिंग के खुले सिरे पर स्थापित किया जाता है और परिधि के चारों ओर वेल्ड किया जाता है। बट-वेल्ड कॉन्फ़िगरेशन प्रदान करता है:
- सीधी पाइप-टू-फिटिंग वेल्डिंग
- निरंतर वेल्डेड कनेक्शन
- कॉम्पैक्ट बाहरी प्रोफ़ाइल
- पाइपिंग सिस्टम के साथ उपयुक्त संरेखण
- ASME B16.9 आयामी आवश्यकताओं के साथ संगतता
कैप को मानक पाइपिंग आकारों के साथ-साथ चयनित अनुकूलित आवश्यकताओं के लिए आपूर्ति की जा सकती है।
ASME B16.9 आयाम
ASME B16.9 कारखाने में निर्मित जाली बट-वेल्डिंग फिटिंग के लिए आयामी आवश्यकताएं प्रदान करता है। उपलब्ध आकार और दीवार-मोटाई संयोजन जुड़े पाइप विनिर्देश के अनुसार चुने जा सकते हैं।
विशिष्ट दीवार पदनामों में शामिल हैं:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
वास्तविक उपलब्धता आकार, सामग्री ग्रेड और लागू आयामी आवश्यकताओं पर निर्भर करती है।
उपलब्ध स्टेनलेस स्टील कैप प्रकार
YUHONG परियोजना आवश्यकताओं के अनुसार विभिन्न विन्यासों और सामग्री ग्रेड में स्टेनलेस स्टील बट वेल्ड कैप की आपूर्ति कर सकता है।

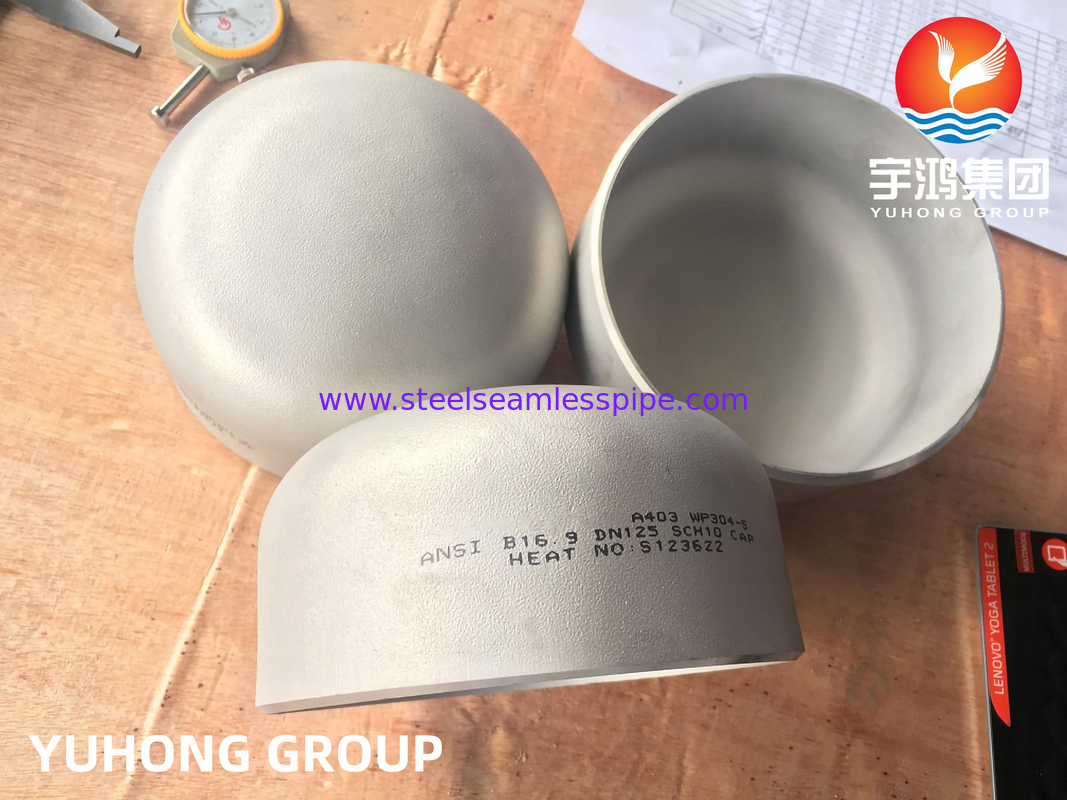

WP304 बट वेल्ड कैप
A403 WP304 स्टेनलेस स्टील कैपआमतौर पर सामान्य प्रक्रिया पाइपिंग और उपकरण अनुप्रयोगों के लिए चुने जाते हैं जहां मानक 304 स्टेनलेस स्टील आवश्यक संक्षारण प्रतिरोध प्रदान करता है।
WP304L बट वेल्ड कैप
A403 WP304L स्टेनलेस स्टील कैपवेल्डेड पाइपिंग सिस्टम के लिए उपयुक्त हैं जहां 304 स्टेनलेस स्टील के कम कार्बन संस्करण को निर्दिष्ट किया गया है।
कस्टम स्टेनलेस स्टील पाइप कैप
विशेष आकार, दीवार की मोटाई और निरीक्षण आवश्यकताओं पर चित्र, पाइपिंग विनिर्देशों या खरीद आदेशों के अनुसार विचार किया जा सकता है।
अनुप्रयोग
ASTM A403 WP304 / WP304L बट वेल्ड कैप का उपयोग पाइप और उपकरण समाप्ति के लिए किया जाता है:
- तेल और गैस पाइपिंग
- पेट्रोकेमिकल संयंत्र
- रासायनिक प्रसंस्करण
- रिफाइनरी पाइपिंग
- बिजली उत्पादन
- हीट एक्सचेंजर सिस्टम
- दबाव वाहिकाएं
- प्रक्रिया उपकरण
- जल उपचार
- औद्योगिक पाइपिंग
- जहाज निर्माण
- सामान्य यांत्रिक उपकरण
कैप का उपयोग पाइप सिरों, उपकरण कनेक्शन और चयनित प्रक्रिया पाइपिंग शाखाओं को बंद करने के लिए किया जा सकता है जहां वेल्डेड एंड क्लोजर की आवश्यकता होती है।
WP304 / WP304L बट वेल्ड कैप क्यों चुनें?
- संक्षारण प्रतिरोध - 304 स्टेनलेस स्टील की क्रोमियम सामग्री कई सामान्य वायुमंडलीय और प्रक्रिया वातावरणों के लिए प्रतिरोध प्रदान करती है।
- वेल्डेबिलिटी - WP304L वेल्डेड निर्माण के लिए एक कम कार्बन विकल्प प्रदान करता है और अक्सर तब चुना जाता है जब वेल्डिंग आवश्यकताएं पाइपिंग डिजाइन का एक महत्वपूर्ण हिस्सा होती हैं।
- बट-वेल्ड कनेक्शन - BW कॉन्फ़िगरेशन कैप को सीधे पाइप में वेल्ड करने की अनुमति देता है, जिससे एक कॉम्पैक्ट और निरंतर पाइपिंग कनेक्शन बनता है।
- मानकीकृत आयाम - ASME B16.9 आयामी आवश्यकताएं मानक बट-वेल्ड पाइपिंग घटकों के साथ संगतता सुनिश्चित करने में मदद करती हैं।
- व्यापक आकार उपलब्धता - उत्पाद को लागू विनिर्देश के अनुसार नाममात्र आकार और दीवार की मोटाई की एक विस्तृत श्रृंखला में आपूर्ति की जा सकती है।
विनिर्माण और निरीक्षण
परियोजना विनिर्देश के आधार पर, निरीक्षण में शामिल हो सकते हैं:
- रासायनिक संरचना विश्लेषण
- यांत्रिक परीक्षण
- गर्मी उपचार सत्यापन
- दृश्य निरीक्षण

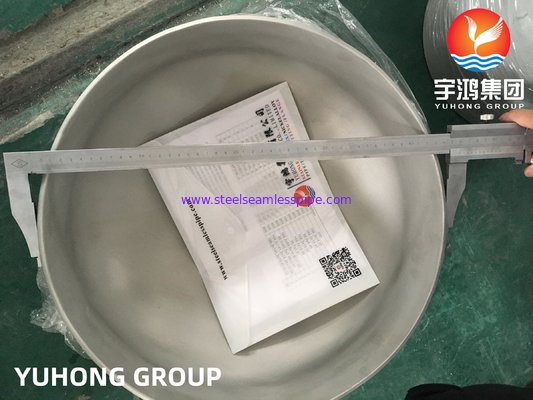

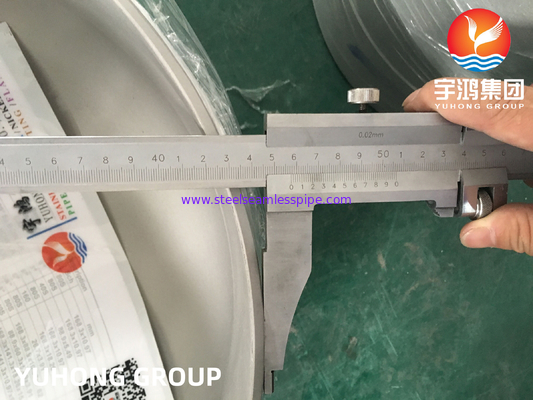

- आयामी निरीक्षण
- कठोरता परीक्षण

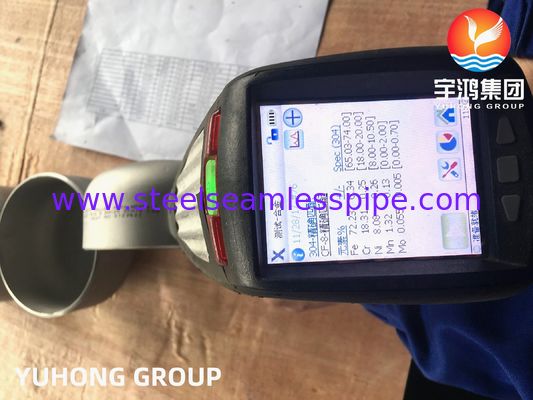

- सकारात्मक सामग्री पहचान (PMI)
- तरल प्रवेशक परीक्षण (PT)
- अल्ट्रासोनिक परीक्षण (UT)
- अन्य तृतीय-पक्ष निरीक्षण
सामग्री परीक्षण प्रमाण पत्र के अनुसार आपूर्ति की जा सकती है EN 10204 3.1 या परियोजना की आवश्यकताएं।
लागू मानक
उत्पाद के अनुसार आपूर्ति की जा सकती है:
- ASTM A403 / ASME SA403 - जाली ऑस्टेनिटिक स्टेनलेस स्टील पाइपिंग फिटिंग
- ASME B16.9 - कारखाने में निर्मित जाली बटवेल्डिंग फिटिंग
- ASME B16.25 - बटवेल्डिंग एंड्स
- EN 10204 - निरीक्षण दस्तावेज
परियोजना विनिर्देश के अनुसार अतिरिक्त मानकों पर विचार किया जा सकता है।
WP304 बनाम WP304L स्टेनलेस स्टील कैप
| आइटम |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| कार्बन सीमा |
≤ 0.08% |
≤ 0.03% |
| क्रोमियम |
18.0-20.0% |
18.0-20.0% |
| निकल |
8.0-11.0% |
8.0-12.0% |
| सामग्री परिवार |
ऑस्टेनिटिक स्टेनलेस स्टील |
ऑस्टेनिटिक स्टेनलेस स्टील |
| वेल्डेबिलिटी |
अच्छा |
विशेष रूप से वेल्डेड निर्माण के लिए उपयुक्त |
| विशिष्ट उपयोग |
सामान्य प्रक्रिया पाइपिंग |
वेल्डेड प्रक्रिया पाइपिंग और उपकरण |
अंतिम ग्रेड का चयन पाइपिंग सामग्री विनिर्देश, वेल्डिंग प्रक्रिया और संचालन की स्थिति के अनुसार किया जाना चाहिए।
उत्पाद आपूर्ति श्रृंखला
YUHONG आपूर्ति कर सकता है ASTM A403 WP304 / WP304L स्टेनलेस स्टील बट वेल्ड कैप के साथ:
- 1/8"-48" नाममात्र आकार सीमा
- SCH 5S-XXS दीवार की मोटाई विकल्प
- बट वेल्ड एंड्स
- मानक और अनुकूलित आयाम
- पिक्ल्ड, ब्लास्टेड या मशीन वाली सतहें
- 3.1 सामग्री प्रमाणन
- PMI और तृतीय-पक्ष निरीक्षण जब आवश्यक हो
अक्सर पूछे जाने वाले प्रश्न
ASTM A403 WP304 कैप क्या है?
यह एक जाली ऑस्टेनिटिक स्टेनलेस स्टील पाइप फिटिंग है जो ASTM A403 WP304 के अनुसार निर्मित है और बट-वेल्ड कनेक्शन का उपयोग करके एक पाइपिंग सिस्टम के अंत को बंद करने के लिए डिज़ाइन की गई है।
WP304 और WP304L के बीच क्या अंतर है?
मुख्य अंतर कार्बन सीमा है। WP304L में अधिकतम कार्बन सामग्री 0.03% है, जबकि WP304 के लिए 0.08% है, जिससे WP304L वेल्डेड निर्माण के लिए एक सामान्य विकल्प बन जाता है।
कैप आयामों के लिए किस मानक का उपयोग किया जाता है?
मानक कारखाने में निर्मित बट-वेल्डिंग फिटिंग के लिए, आयामी मानक है ASME B16.9.
क्या यह एक निर्बाध पाइप कैप है?
विनिर्माण मार्ग को विशिष्ट आदेश विनिर्देश के विरुद्ध पुष्टि की जानी चाहिए। ASTM A403 फिटिंग और ग्रेड के आधार पर विभिन्न उत्पाद रूपों और विनिर्माण प्रक्रियाओं की अनुमति देता है। इसलिए निर्बाध निर्माण की आवश्यकता होने पर आपूर्ति की स्थिति निर्दिष्ट की जानी चाहिए।
कौन से आकार उपलब्ध हैं?
मौजूदा उत्पाद विनिर्देश कवर करता है 1/8" से 48" NB, शेड्यूल 10S से XXS तक की दीवार की मोटाई के साथ। अनुकूलित आवश्यकताओं की समीक्षा चित्र या परियोजना विनिर्देशों के अनुसार की जा सकती है।
क्या आप दबाव वाहिका निर्माण के लिए WP304L कैप प्रदान कर सकते हैं?
हाँ। WP304/WP304L बट वेल्ड कैप पाइपिंग और उपकरण अनुप्रयोगों के लिए आपूर्ति की जा सकती है, जिसमें चयनित दबाव-वाहिका और प्रक्रिया-उपकरण निर्माण परियोजनाएं शामिल हैं, जो लागू डिजाइन और सामग्री विनिर्देश के अधीन हैं।
