| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED, ISO 9001 |
| मॉडल संख्या: | ए234 डब्ल्यूपीबी |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 10000 टन |
| प्रोडक्ट का नाम: | कार्बन स्टील कोहनी | विनिर्देश: | एएसटीएम ए234/एएसएमई बी16.9 |
|---|---|---|---|
| सामग्री: | WPB-एस | आकार: | 1/8"एनबी से 48"एनबी इन |
| अनुसूची: | SCH 5 → SCH 160 / XXS | विनिर्माण: | हॉट फॉर्मिंग/फोर्जिंग + मशीनिंग |

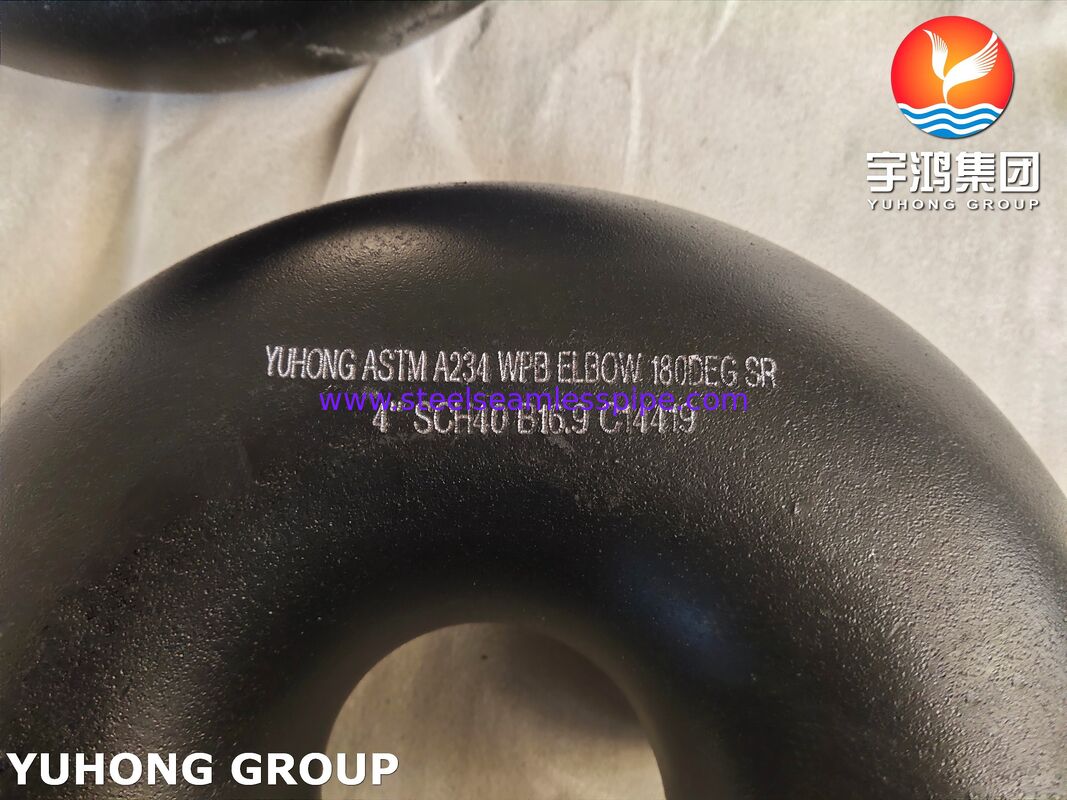

| कोहनी के प्रकार: | 45° कोहनी, 90° कोहनी, 180° वापसी मोड़ | समारोह: | प्रवाह की दिशा बदलें |
| प्रमुखता देना: | ASTM A234 बट वेल्ड फिटिंग,WPB-S स्टील पाइप एल्बो,प्रेशर वेसल पाइप एल्बो |
||

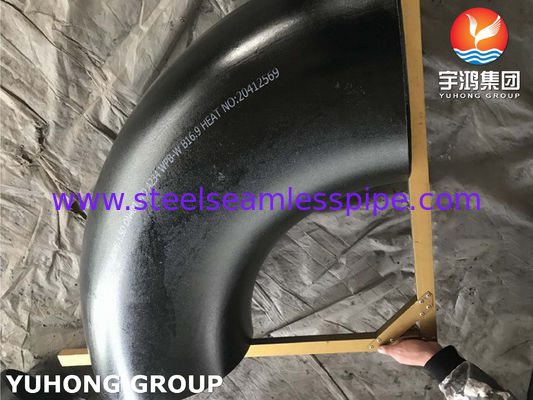

निर्बाध कार्बन स्टील बट-वेल्ड पाइप फिटिंग, A234 WPB दबाव पाइपिंग के लिए कोहनी ASME B16.9

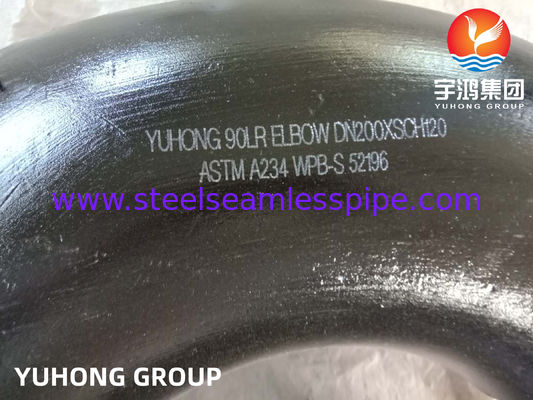

ओवरवीवASTM A234 WPB-S कोहनी के
A234 WPB Elbow एक मानक कार्बन स्टील बट-वेल्ड पाइप फिटिंग है जिसका उपयोग दबाव पाइपिंग सिस्टम में प्रवाह दिशा बदलने के लिए किया जाता है।एएसटीएम ए 234 मध्यम और उच्च तापमान सेवा के लिए कुचल कार्बन और मिश्र धातु स्टील फिटिंग के लिए वैश्विक विनिर्देश है. WPB सामग्री ग्रेड को दर्शाता हैः W = फोर्ज (काढ़ा/बनाया, नहीं डाला), P = दबाव-नाइटिंग, B = A106 ग्रेड B के समकक्ष कार्बन स्टील।

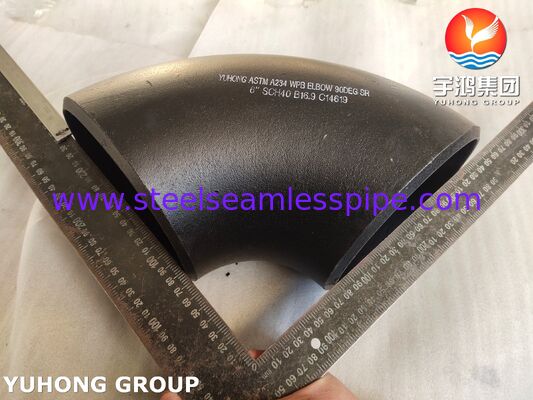

यह कोहनी ASME B16 के अनुसार निर्मित है।9, आमतौर पर 45° और 90° कोणों में, मानक के रूप में लंबी त्रिज्या (LR, 1.5D) के साथ। यह पाइप के छोरों के लिए वेल्डिंग द्वारा जुड़ा होता है, जो विभिन्न कार्यक्रमों (SCH 40, SCH 80, XS) के लिए उपयुक्त है।
तेल, गैस, बिजली, रासायनिक और औद्योगिक पाइपिंग में व्यापक रूप से उपयोग किया जाता है, यह -29 डिग्री सेल्सियस से लगभग 425 डिग्री सेल्सियस तक अच्छी ताकत और वेल्डेबिलिटी प्रदान करता है।यह सामान्य प्रयोजन दबाव प्रणालियों के लिए सबसे आम कार्बन स्टील कोहनी है.
ASTM A234 WPB-S कोहनी के फायदे
निर्बाध संरचनाः कोई वेल्ड सीम नहीं, उच्च दबाव प्रतिरोध।
अच्छी शक्ति और कठोरता: मध्यम/उच्च तापमान पर स्थिर।
उत्कृष्ट वेल्डेबिलिटीः कार्बन स्टील पाइप के साथ स्थापित करना आसान है।
व्यापक संगतताः A106 Gr.B, A105, 20#, P265GH से मेल खाता है।
लागत प्रभावीः उचित मूल्य के साथ विश्वसनीय प्रदर्शन।
मानकीकृतः ASME B16.9, विश्व स्तर पर व्यापक रूप से उपलब्ध है।
ASTM A234 WPB-S कोहनी की रासायनिक संरचना
| तत्व | सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | कु | वी |
|---|---|---|---|---|---|---|---|---|---|---|
|
wt% (अधिकतम, जब तक कि सीमा नहीं) |
≤0.30 | 0.29 ¢ 1.06 | ≥0.10 | ≤0.050 | ≤0.058 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
नोटः कार्बन समकक्ष (सीई) ≤ 0.50, CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
ASTM A234 WPB-S कोहनी के यांत्रिक गुण
| तन्य शक्ति | उपज शक्ति (0.2% ऑफसेट) | लम्बाई | कठोरता |
|
415-585 Mpa |
≥ 240 एमपीए | ≥20 | ≤ 197 |
एएसटीएम ए 234 डब्ल्यूपीबी के समकक्ष ग्रेड
| मानक | समकक्ष ग्रेड |
|---|---|
| ASTM A234 WPB | WPB (मूल ग्रेड) |
| चीनी GB | 20, 20जी |
| यूरोपीय एन | P265GH, P235GH |
| जर्मन डीआईएन | St45.8 (1.0408), St35.8 (1.0405) |
| जापानी जेआईएस | PT410, PG370 |
| ब्रिटिश बीएस | 224, 243 |
| संयुक्त राज्य अमेरिका की सामग्री से मेल खाता है | A105 (झूठी), A106 Gr.B (पाइप), A216 WCB (कास्ट) |
एएसटीएम A234 WPB-S कोहनी के अनुप्रयोग
तेल एवं गैसः रिफाइनरी, ट्रांसमिशन पाइपलाइन।
विद्युत उत्पादन: बॉयलर प्रणाली, हीट एक्सचेंजर।
पेट्रोकेमिकल्स: रासायनिक प्रसंस्करण संयंत्र।
सामान्य उद्योगः एचवीएसी, संपीड़ित वायु, जल प्रणाली।
समुद्री और जहाज निर्माण: अपतटीय प्लेटफार्म, इंजन कक्ष।
धातुकर्म: उच्च तापमान वाले वाल्लिंग मिल लाइनें।
