युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | A105 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल / बुने हुए केस |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| उत्पादन मानक: | एएसटीएम A105 | सामग्री ग्रेड: | A105 |
|---|---|---|---|
| प्रकार: | युग्मन | सतह: | मसालेदार और एनील्ड, पॉलिश, ब्राइट एनील्ड |
| आवेदन: | तेल/गैस/पेट्रोलियम | आकार मानक: | ख16.11 |
| हाई लाइट: | ASTM A105 कार्बन स्टील कपलिंग,कार्बन स्टील सॉकेट वेल्डिंग फिटिंग,ASTM A105 कार्बन स्टील कपलिंग |
||

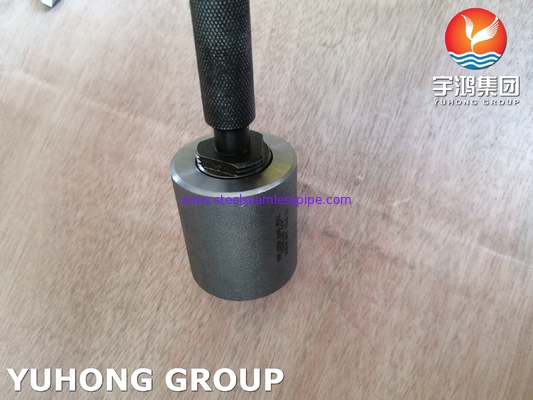

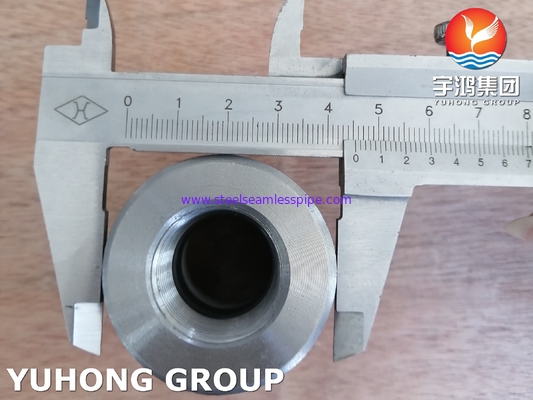

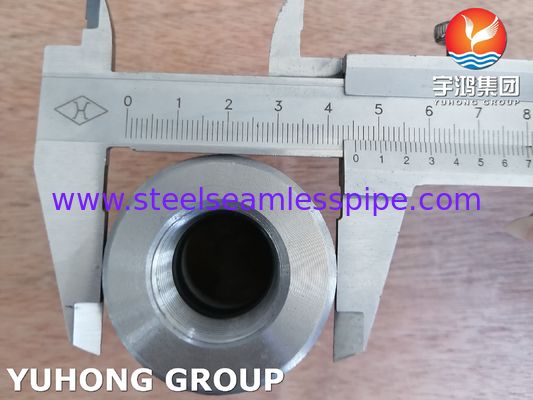

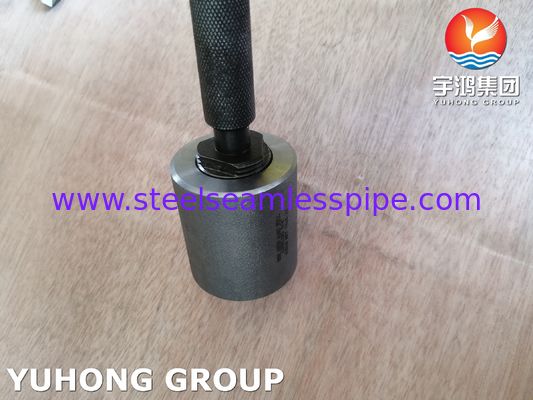

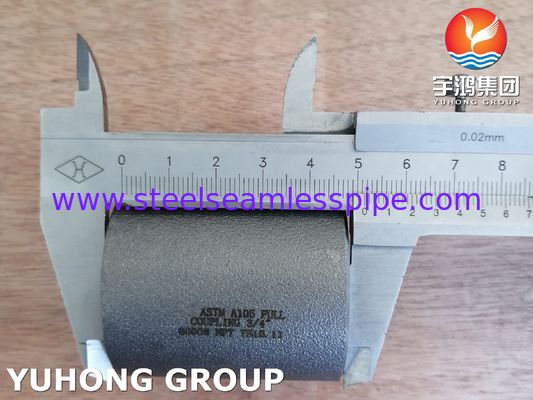

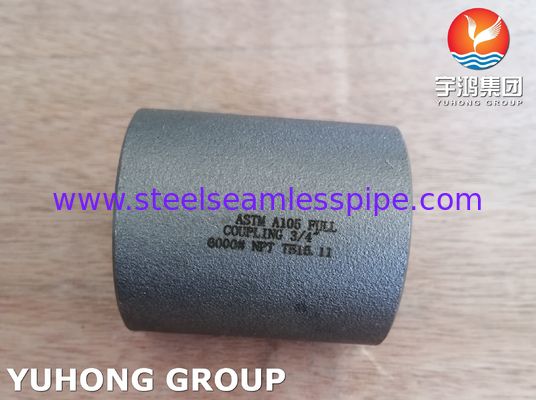

सॉकेट वेल्डिंग फिटिंग ASTM A105 कार्बन स्टील कपलिंग B16.11 ऑयल गैस
ASTM A105 कार्बन स्टील कपलिंग क्या है?
कपलिंग को एक या दोनों सिरों पर सॉकेट के साथ पाइप या टयूबिंग के एक छोटे टुकड़े के रूप में वर्णित किया जा सकता है।यह पाइप और ट्यूब को जोड़ने में मदद करता है। ASTM A105 कपलिंग दबाव प्रणालियों में उच्च तापमान अनुप्रयोगों में उपयोग किए जाने वाले सीमलेस कार्बन स्टील फोर्ज्ड ट्यूब को कवर करता है।यह बहुत टिकाऊ भी है क्योंकि यह उच्च गुणवत्ता वाले कार्बन स्टील से बना है।
| (एनपीएस) पाइप का सामान्य आकार | सॉकेट का बोर | सॉकेट की गहराई | ऊब पैदा करना डायमीटर |
सॉकेट दीवार की मोटाई |
| बी | जे | डी | सी | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
| 1.1/4 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
| 1.1/2 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
| 2.1/2 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
| 3 | 90.15 89.80 |
16 | 79.5 46.4 |
9.50 8.30 |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
| एनपीएस | बिछाने की लंबाई | |||
| आधा युग्मन इ |
ASTM A105 कार्बन स्टील हाफ कपलिंग एफ |
|||
| 1/2 | 9.5 | 22.5 | ||
| 3/4 | 9.5 | 23.5 | ||
| 1 | 13 | 29 | ||
| 1.1/4 | 13 | 30 | ||
| 1.1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2.1/2 | 19 | 42.5 | ||
| 3 | 19 | 44.5 | ||
| 4 | 19 | 47.5 | ||
ASTM A105 कार्बन स्टील कपलिंग की रासायनिक संरचना:
| सी | एम.एन. | पी | एस | सी |
| 0.15 | 0.6-1.0 | 0.035 | 0.04 | 0.1 |
ASTM A105 कार्बन स्टील कपलिंग के यांत्रिक गुण
| तन्यता ताकत | नम्य होने की क्षमता | बढ़ाव |
| 485 (एमपीए) | 250 (एमपीए) | 30 (%) |
की तापमान रेटिंगASTM A105 कार्बन स्टील कपलिंग
| ASTM A105 कपलिंग के लिए दबाव-तापमान(पीएसआईजी) | |||||
|---|---|---|---|---|---|
| तापमान | कक्षा | ||||
| 150 | 300 | ||||
| 1/4 - 1 इंच | 1 1/4 - 2 इंच | 2 1/2 - 3 इंच | |||
| (का) | (ओसी) | ||||
| -20 से 150 | -29 से 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| DIMENSIONS | 2 तक "एनबी | 2 1/2" और 3" एनबी | |
| • सॉकेट बोर | + 0.25 | + 0.38 | |
| - 0.00 | - 0.00 | ||
| • बॉडी बोर | + 0.00 | + 0.00 | |
| - 1.52 | - 3.00 | ||
| ए | 1/4 "एनबी | ± 0.8 | ± 2.50 |
| 3/8" से 3/4" नायब | ± 1.6 | ||
| 1"टी0 2"एनबी | ± 2.0 | ||
आवेदन
तेल
गैस
पेट्रोलियम
