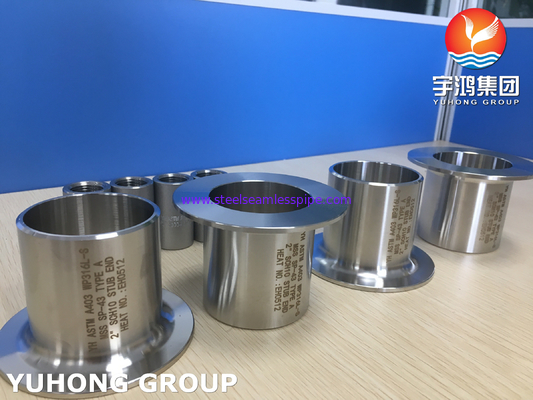

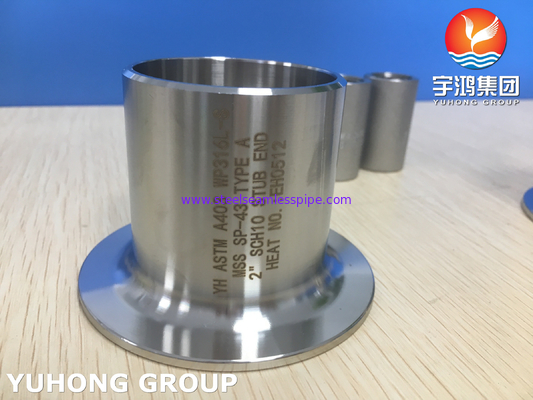

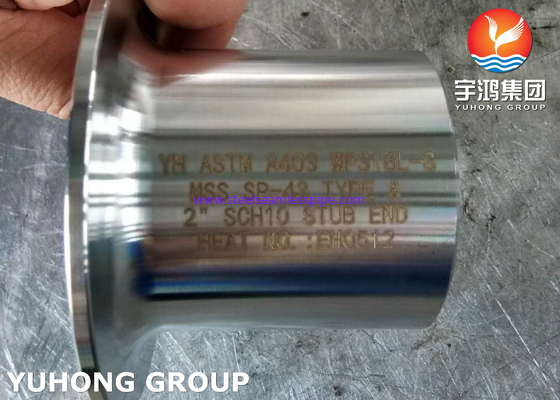

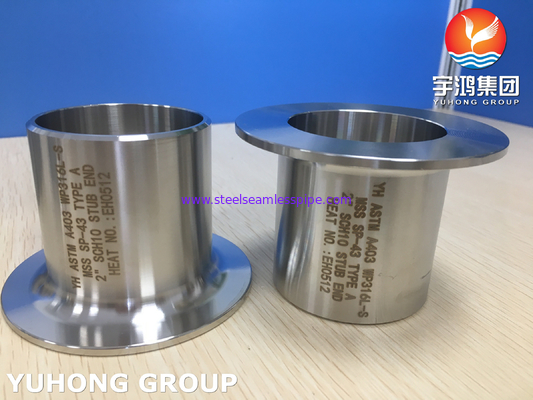

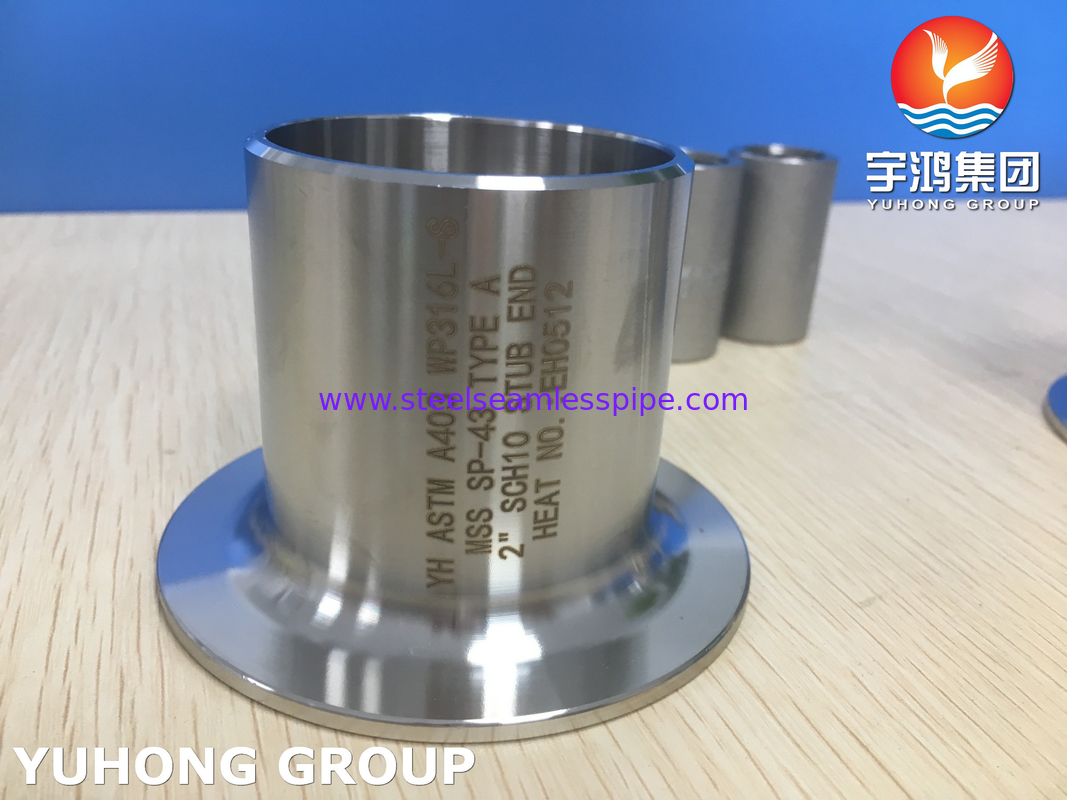

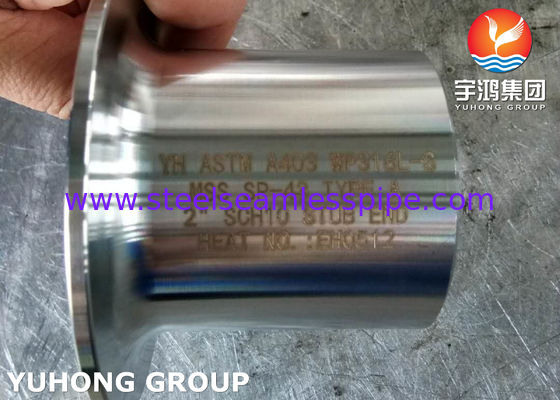

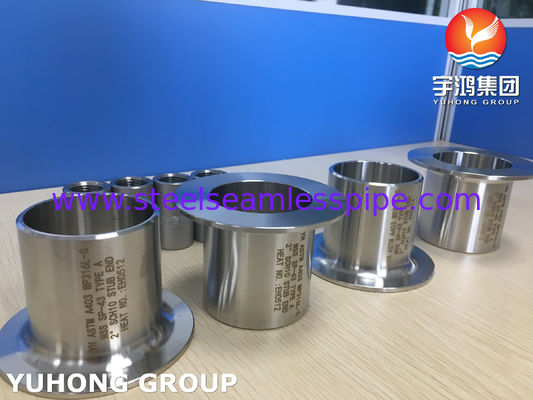

ASTM A403 WP316L-S स्टब एंड टाइप A BW ऑयल गैस पेट्रोकेमिकल नेचुरल गैस

स्टब एंड A403 WP316L-S टाइप A BW ऑयल गैस पेट्रोकेमिकल नेचुरल गैस

सिंहावलोकन

316L लैप स्टाइल शॉर्ट एंड फिटिंग्स वेल्डेड फ्लैंगेस के स्थान पर उपयोग की जाने वाली फिटिंग्स हैं और इसके लिए रोटेटिंग बैक-अप फ्लैंज की आवश्यकता होती है।उन्हें लैप जॉइंट्स और वैनस्टोन फ्लेयर टाइप लैप जॉइंट्स भी कहा जाता है।एक घूर्णन बैक-अप निकला हुआ किनारा शॉर्ट एंड फिटिंग के पीछे के चेहरे के खिलाफ आराम से टिका हुआ है।जब बोल्ट जोड़े जाते हैं, तो बोल्ट की क्लैम्पिंग क्रिया 316L पाइप के अंत के पीछे घूमने वाले बैक-अप फ़्लैंज को दबाती है।316L शॉर्ट एंड की गैसकेट सतह को फिर एक गैसकेट और दूसरी गैसकेट सतह के खिलाफ दबाया जाता है ताकि एक मानक निकला हुआ जोड़ जैसा जोड़ प्रदान किया जा सके।सीलिंग अकेले शॉर्ट एंड की गैस्केट सतह द्वारा पूरी की जाती है, साथ ही निकला हुआ किनारा संयुक्त पर केवल क्लैम्पिंग दबाव प्रदान करता है।

एक पाइपिंग सिस्टम में, 316L लैप स्टब एंड और इससे जुड़े स्लिप-ऑन फ्लैंज प्रश्न में विशिष्ट खंड के त्वरित डिस्कनेक्शन की अनुमति देते हैं।316l स्टब सिरों को जोड़े में स्थापित किया जाता है और दो लैप फ्लैंगेस के साथ जोड़ा जाता है।स्टब की सतह में एक स्पष्ट दांतेदार गैस्केट सतह होती है जो कनेक्शन पर रिसाव को रोकती है।316l स्टब सिरों के साथ, पाइप के अनुभागों को फिर से वेल्डिंग के बिना सफाई, निरीक्षण, या त्वरित प्रतिस्थापन आदि के लिए खोला जा सकता है।गोद जोड़ों के दो बुनियादी प्रकार हैं, एएसए लॉन्ग बैरल टाइप और एमएसएस शॉर्ट बैरल टाइप।कुछ डिजाइन मानदंडों के तहत, जैसे कि तापमान या दबाव, यह 316l शॉर्ट एंड और पाइप के बीच निकला हुआ किनारा संयुक्त के करीब होने के लिए स्वीकार्य नहीं है;इन अनुप्रयोगों में, ASA प्रकार का उपयोग किया जाता है।

के यांत्रिक गुणएएसटीएम A403 WP316L अस्पष्ट समाप्ति
