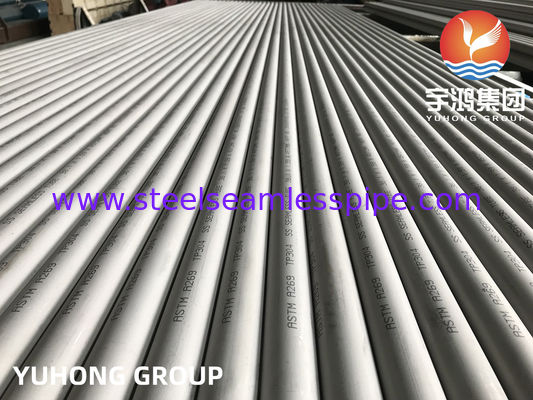

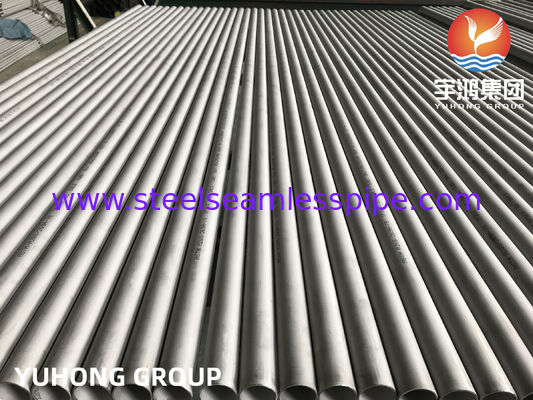

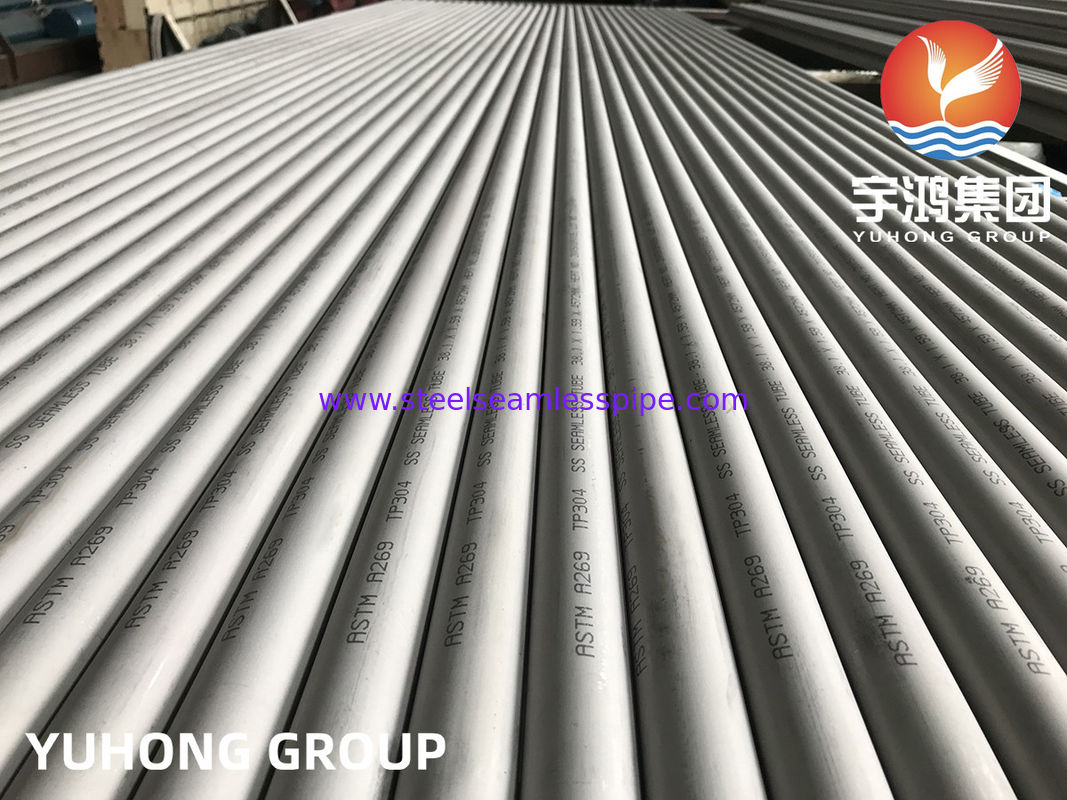

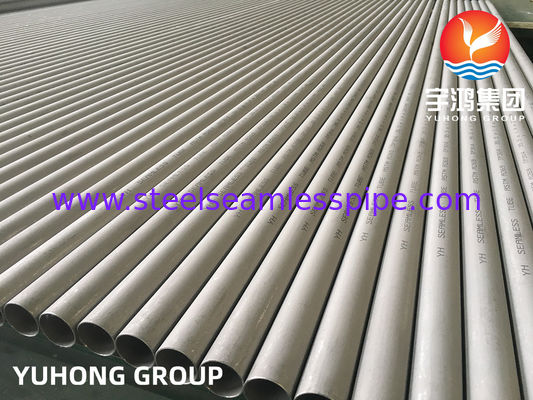

एएसटीएम ए269 टीपी304 स्टेनलेस स्टील सीमलेस ट्यूब
एएसटीएम ए269 टीपी304 एक ऑस्टेनिटिक ग्रेड है जिसमें मानक सीमलेस और वेल्डेड कॉन्फ़िगरेशन शामिल हैं। ये पाइप निकल, क्रोमियम और अन्य मिश्र धातु घटकों के साथ डिज़ाइन किए गए हैं जो संक्षारक और ऑक्सीकरण करने वाले मीडिया के प्रति बेहतर प्रतिरोध प्रदान करते हैं। 8 ग्राम/सेमी³ के घनत्व और 1400°C के गलनांक के साथ, ये ट्यूब उत्कृष्ट यांत्रिक गुण प्रदान करते हैं और विभिन्न दबावों और तापमानों पर मज़बूती से प्रदर्शन करते हैं।
उत्पाद कॉन्फ़िगरेशन
सीमलेस ट्यूबिंग:गर्म बिलेट्स को सटीक आकार देने के लिए धातु एक्सट्रूज़न से गुजारने पर उत्पादित, जो उच्च तापमान सेवा के लिए असाधारण शक्ति और भार-वहन क्षमता प्रदान करता है।
कोल्ड ड्रॉन सीमलेस पाइप:कमरे के तापमान पर हॉट रोलिंग के तुरंत बाद संसाधित, उत्कृष्ट सतह फिनिश और आक्रामक मीडिया के प्रति बढ़ी हुई प्रतिरोधकता की विशेषता है।
वेल्डेड पाइप:मानक वेल्डिंग प्रक्रियाओं का उपयोग करके निर्मित, जो कम दबाव और कम तापमान वाले अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प प्रदान करता है।
ईआरडब्ल्यू ट्यूब:ट्यूबों से उच्च-वोल्टेज करंट पास करके अनुदैर्ध्य क्रॉस-सेक्शन में वेल्ड करने के लिए बनाया गया है, जिसे फिलर सामग्री की आवश्यकता के बिना विभिन्न आकारों में अनुकूलित किया जा सकता है।
उत्पाद विनिर्देश
आकार और कॉन्फ़िगरेशन
गोल, आयताकार, चौकोर, हाइड्रोलिक, सीधा, "यू" आकार, कॉइल्ड, होनड ट्यूब, पैन केक कॉइल्स
विनिर्माण प्रकार
सीमलेस / ईआरडब्ल्यू / वेल्डेड / फैब्रिकेटेड / सीडीडब्ल्यू / सीडीएस / डोम / सीईडब्ल्यू / 100% एक्स रे वेल्डेड
डिलीवरी की शर्तें
एनील्ड और पिकल (एपी), पॉलिश, ब्राइट एनील्ड (बीए), कोल्ड ड्रॉन, एमएफ
सतह फिनिश
बीए, 2बी, नंबर 4, नंबर 1, नंबर 3, नंबर 8, 8के, एचएल, 2डी, 1डी, मिरर पॉलिश, 180जी, 320जी, 400जी सैटिन/हेयरलाइन, 400जी, 500जी, 600जी या 800जी मिरर फिनिश, या ग्राहक विनिर्देश के अनुसार कस्टम फिनिश
मोटाई रेंज
एसएचसीएच 5, एसएचसीएच10, एसएचसीएच 40, एसएचसीएच 80, एसएचसीएच 80एस, एसएचसीएच 160, एसएचसीएच एक्सएक्सएच, एसएचसीएच एक्सएक्सएस, एसएचसीएच एक्सएस
मानक अनुपालन
एसयूएस, जेआईएस, एआईएसआई, एएसटीएम, जीबी, डीआईएन, ईएन जिसमें एएसटीएम ए213, ए312, ए269, ए778, ए554, ए249, ए270, ए789, डीआईएन 17456, डीआईएन17457, डीआईएन 17459, जेआईएस जी3459, जेआईएस जी3463, गोस्ट9941, ईएन10216, बीएस3605, जीबी13296 शामिल हैं
मूल्य वर्धित सेवाएं
- काटना
- बेवलिंग
- थ्रेडिंग
- पॉलिशिंग (इलेक्ट्रो और कमर्शियल)
- आवश्यक आकार और लंबाई के अनुसार ड्रा और विस्तार
- विनाशकारी और गैर-विनाशकारी परीक्षण
- अल्ट्रासोनिक परीक्षण
- एनील्ड और पिकल बेंडिंग
एसडब्ल्यूजी और बीडब्ल्यूजी
10 एसडब्ल्यूजी., 12 एसडब्ल्यूजी., 14 एसडब्ल्यूजी., 16 एसडब्ल्यूजी., 18 एसडब्ल्यूजी., 20 एसडब्ल्यूजी.
अंत प्रकार
सादा अंत, बेवेल्ड अंत, थ्रेडेड
प्रसंस्करण सेवाएं
बेंडिंग, वेल्डिंग, डीकॉइलिंग, पंचिंग, कटिंग, मोल्डिंग
विनिर्माण तकनीकें
कोल्ड ड्रॉन, कोल्ड रोल्ड, हॉट रोल्ड, एक्सट्रूज़न ट्यूब
परीक्षण प्रमाण पत्र
- डीएफएआरएस अनुपालन
- ईएन 10204/3.1बी, ईएन 10204 3.1 और ईएन 10204 3.2 सामग्री परीक्षण प्रमाण पत्र (एमटीसी)
- 100% रेडियोग्राफी टेस्ट रिपोर्ट
- कच्चे माल का प्रमाण पत्र
- तीसरे पक्ष का निरीक्षण रिपोर्ट
- धुएं का प्रमाण पत्र
- हीट ट्रीटमेंट चार्ट
- एचएस कोड वाणिज्यिक चालान
- सामान्यीकृत वरीयता प्रणाली (जीएसपी) के लिए फॉर्म ए
- निर्माता परीक्षण प्रमाण पत्र
- नमी परीक्षण
- सतह खुरदरापन माप
- सरकारी अनुमोदित प्रयोगशाला से प्रयोगशाला परीक्षण प्रमाण पत्र
पैकिंग
अंत कैप, स्लीव्ड, लकड़ी के बक्से
अनुप्रयोग
- सामान्य औद्योगिक सेवाएं (पेट्रोलियम, रसायन, कागज, उर्वरक, कपड़ा, विमानन और परमाणु)
- द्रव, गैस और तेल उद्योग
- गर्मी संचरण और दबाव सेवा
- निर्माण और सजावटी
- बॉयलर और हीट एक्सचेंजर्स
- सजावट उद्देश्य, बॉयलर, ऑटो पार्ट्स, चिकित्सा उपकरण, खाद्य उद्योग, भवन निर्माण सामग्री
यांत्रिक गुण
| एसएस ग्रेड |
हीट ट्रीटमेंट |
तापमान एफ (सी) न्यूनतम |
कठोरता ब्रिनेल |
कठोरता रॉकवेल |
| टीपी304 |
समाधान |
1900 (1040) |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
| टीपी304एल |
समाधान |
1900 (1040) |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
| टीपी316 |
समाधान |
1900(1040) |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
| टीपी316एल |
समाधान |
1900(1040) |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
| टीपी321 |
समाधान |
1900(1040) एफ |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
| टीपी347 |
समाधान |
1900(1040) |
192एचबीडब्ल्यू/ 200एचवी |
90एचआरबी |
रासायनिक संरचना
| एसएस ग्रेड |
सी |
एमएन |
पी |
एस |
एसआई |
सीआर |
एनआई |
एमओ |
एन बी |
एनबी |
टीआई |
| टीपी304 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-11.0 |
--- |
--- |
--- |
--- |
| टीपी304एल |
0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-12.0 |
--- |
--- |
--- |
--- |
| टीपी316 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.00-3.00 |
--- |
--- |
--- |
| टीपी316एल |
0.035 डी |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-15.0 |
2.00-3.00 |
--- |
--- |
--- |
| टीपी321 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
--- |
--- |
--- |
5सी -0.70 |
| टीपी347 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
|
|
10सी -1.10 |
--- |
सहनशीलता विनिर्देश
| ओडी, इंच |
ओडी सहनशीलता इंच (मिमी) |
डब्ल्यूटी सहनशीलता % |
लंबाई सहनशीलता इंच (मिमी) |
| ≤1 /2 |
± 0.005 (0.13) |
±15 |
1 /8 (3.2) |
| > 1 /2~1 1 /2 |
±0.005(0.13) |
±10 |
1 /8(3.2) |
| > 1 1 /2~< 3 1 /2 |
± 0.010(0.25) |
±10 |
3 /16(4.8) |
| > 3 1 /2~< 5 1 /2 |
± 0.015(0.38) |
±10 |
3 /16(4.8) |
| > 5 1 /2~< 8 |
± 0.030(0.76) |
±10 |
3 /16(4.8) |
| 8~< 12 |
± 0.040(1.01) |
±10 |
3 /16(4.8) |
| 12~< 14 |
± 0.050(1.26) |
±10 |
3 /16(4.8) |
