ASTM A790 डुप्लेक्स 2205 क्लोराइड और तनाव संक्षारण क्रैकिंग प्रतिरोध के साथ सीमलेस पाइप और समाधान एनील्ड की स्थिति में फेराइट-ऑस्टेनिट माइक्रोस्ट्रक्चर

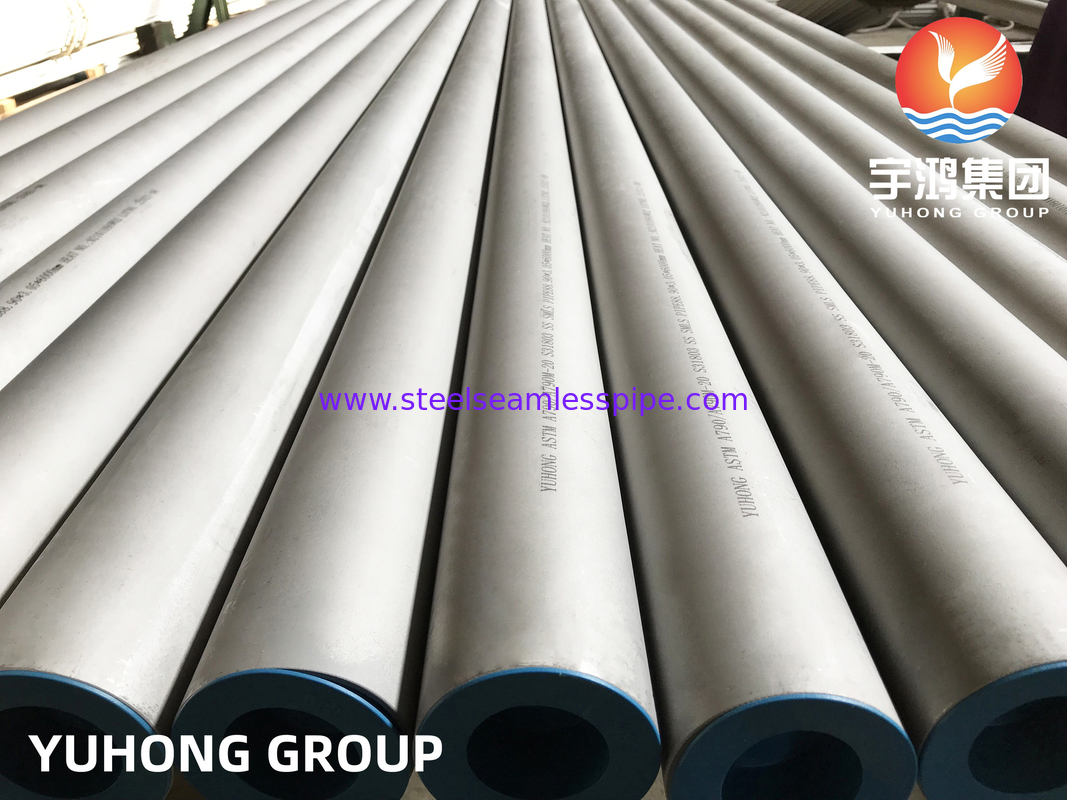

ASTM A790 UNS S32205 / S31803 डुप्लेक्स 2205 सीमलेस पाइपएक फेरीटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील पाइप है जिसे संक्षारक प्रक्रिया वातावरण के लिए डिज़ाइन किया गया है जहां संक्षारण प्रतिरोध और उच्च यांत्रिक शक्ति के संयोजन की आवश्यकता होती है।

सामान्यतःडुप्लेक्स 2205, सामग्री एक दो-चरण ऑस्टेनिटिक-फेरिटिक माइक्रोस्ट्रक्चर पर आधारित है। UNS S32205 आम तौर पर निर्दिष्ट 2205 संरचना है, जबकि UNS S31803 पहले मानक डुप्लेक्स संरचना का प्रतिनिधित्व करता है।दोनों पदनाम 2205 सामग्री परिवार से निकटता से जुड़े हैं.

के अनुसार निर्मितASTM A790 / ASME SA790, निर्बाध पाइप सामान्य संक्षारक सेवा, क्लोराइड युक्त वातावरण और चयनित प्रक्रिया मीडिया के संपर्क में दबाव युक्त पाइप सिस्टम के लिए उपयुक्त है।एएसटीएम ए 790 निर्बाध और सीधी सीम वेल्डेड फेरीटिक/ऑस्टेनिटिक स्टेनलेस स्टील पाइप को कवर करता है जिसमें संक्षारण प्रतिरोध और तनाव संक्षारण क्रैकिंग प्रतिरोध पर विशेष जोर दिया जाता है.

• ऑस्टेनितिक-फेरिटिक डुप्लेक्स संरचनाःडुप्लेक्स 2205 ऑस्टेनिटिक और फेरीटिक चरणों को जोड़ती है, जिससे सामग्री को पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स से ताकत और संक्षारण प्रतिरोध का एक अलग संतुलन मिलता है।
• क्लोराइड संक्षारण प्रतिरोधःक्रोमियम, मोलिब्डेनम और नाइट्रोजन मिश्रण प्रणाली कई क्लोराइड युक्त वातावरणों में स्थानीय संक्षारण के लिए प्रतिरोध प्रदान करती है।
• तनाव संक्षारण क्रैकिंग प्रतिरोधःडुप्लेक्स 2205 को आमतौर पर चुना जाता है जहां क्लोराइड तनाव संक्षारण क्रैकिंग एक महत्वपूर्ण सामग्री चयन विचार है।
• उच्च उपज शक्तिःपारंपरिक 300 सीरीज के ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में, डुप्लेक्स 2205 काफी अधिक उपज शक्ति प्रदान करता है, जो दबाव युक्त पाइप डिजाइन में फायदेमंद हो सकता है।

UNS S31803 और UNS S32205 को केवल दो असंबंधित ग्रेड के रूप में नहीं माना जाना चाहिए।

S32205 की संकीर्ण और उच्चतम न्यूनतम मिश्र धातु रेंज मूल S31803 संरचना की तुलना में अधिक परिभाषित संक्षारण प्रतिरोध आवश्यकताएं प्रदान करती है।

• डुप्लेक्स माइक्रोस्ट्रक्चर:दो-चरण संरचना ऑस्टेनिटिक कठोरता और फेरीटिक शक्ति के बीच संतुलन प्रदान करती है।
• संक्षारण उन्मुख सामग्री का चयनः2205 को व्यापक रूप से क्लोराइड, समुद्री जल के संपर्क और आक्रामक औद्योगिक मीडिया को शामिल करने वाले प्रक्रिया वातावरण के लिए माना जाता है।
• उच्च यांत्रिक शक्तिःइसकी उच्च उपज शक्ति कई पारंपरिक ऑस्टेनिटिक ग्रेड की तुलना में दबाव पाइप डिजाइन में लाभ प्रदान कर सकती है।
• निर्बाध निर्माण:निर्बाध विनिर्माण मार्ग एक अनुदैर्ध्य वेल्ड सीम को समाप्त करता है और दबाव युक्त पाइप अनुप्रयोगों के लिए उपयुक्त है।
• प्रक्रिया पाइपिंग संगतता:ASTM A790 2205 पाइप आमतौर पर रासायनिक, पेट्रोकेमिकल, तेल और गैस, समुद्री और प्रदूषण नियंत्रण प्रणालियों के लिए निर्दिष्ट है।

"औद्योगिक उपयोग" जैसे केवल व्यापक शब्दों का उपयोग करने के बजाय, यह उत्पाद विशिष्ट सेवा वातावरण के आसपास बेहतर स्थिति में हैः

• रासायनिक प्रक्रिया पाइपिंग
• पेट्रोकेमिकल प्रक्रिया लाइनें
• तेल और गैस पाइप
• अपतटीय पाइप प्रणाली
• समुद्री जल सेवा
• नमक निस्पंदन प्रणालियाँ
• समुद्री पाइपिंग
• क्लोराइड युक्त प्रक्रिया लाइनें
• प्रदूषण नियंत्रण उपकरण
• पल्स और पेपर प्रसंस्करण
• रासायनिक भंडारण और हस्तांतरण प्रणाली

• प्रक्रिया पाइप प्रणाली
• अपतटीय पाइप मॉड्यूल
• समुद्री जल पाइप
• नमक निस्पंदन उपकरण
• रासायनिक प्रक्रिया इकाइयां
• तेल और गैस उत्पादन उपकरण
• हीट एक्सचेंजर पाइपिंग
• पंप और प्रक्रिया स्किड
• प्रदूषण नियंत्रण प्रणाली
• भंडारण और स्थानांतरण उपकरण

एक विशिष्ट निर्बाध पाइप विनिर्माण मार्ग में शामिल हैंः

1. बिलेट तैयार करना
2. गर्म छिद्रण
3. गर्म रोलिंग या एक्सट्रूज़न
4. जरूरत पड़ने पर शीत परिष्करण
5. सॉल्यूशन एनीलिंग
6. अचार/सतह उपचार
7. सीधा करना
8. काटना
9. आयामी निरीक्षण
10. हाइड्रोस्टैटिक या विनाशकारी परीक्षण
11. अंतिम निरीक्षण
12. चिह्न और पैकेजिंग

विशिष्ट निरीक्षण बिंदुओं में निम्नलिखित शामिल हैंः

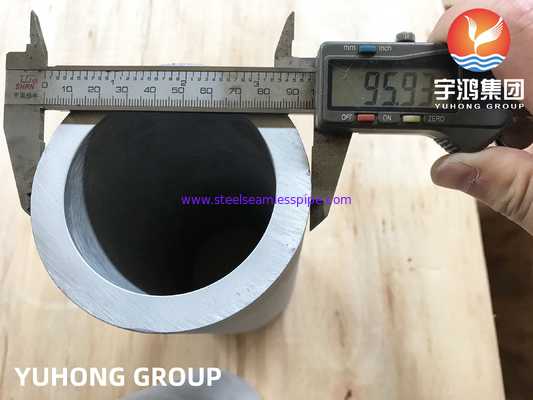

• बाहरी व्यास

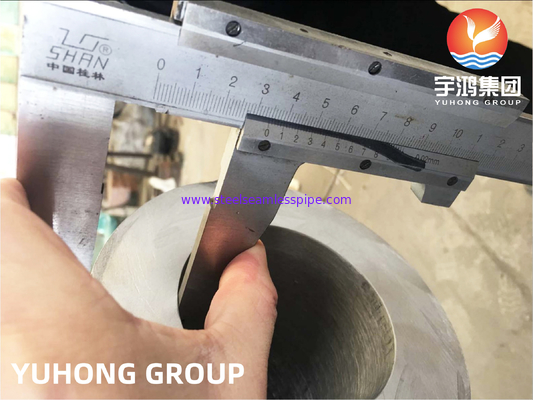

• दीवार की मोटाई
• अंडाकार
• सीधापन
• लम्बाई
• चौकोरता समाप्त करें
• सतह की स्थिति
• पाइप वजन

पाइप आयाम लागू आयामी मानक और परियोजना विनिर्देश के अनुसार आपूर्ति की जा सकती है।

उपलब्ध निरीक्षण में निम्नलिखित शामिल हो सकते हैंः

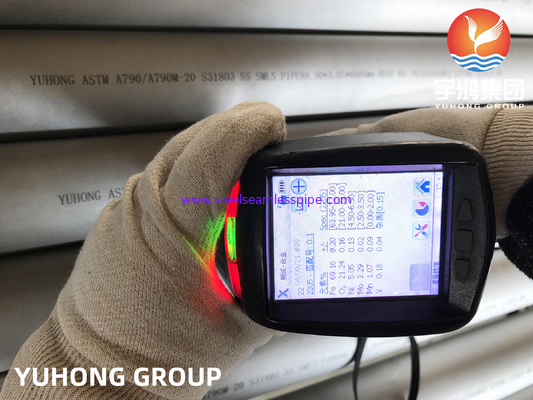

• रासायनिक संरचना विश्लेषण
• तन्यता परीक्षण
• उपज शक्ति परीक्षण
• लम्बाई परीक्षण
• कठोरता परीक्षण
• सपाट करने का परीक्षण
• हाइड्रोस्टैटिक परीक्षण
• एडी करंट परीक्षण
• अल्ट्रासोनिक परीक्षण
• एमपीआई
• आयामी निरीक्षण
• सतह निरीक्षण
• फेराइट/चरण संतुलन की जांच
• आवश्यक होने पर जंग परीक्षण
• गर्मी उपचार रिकॉर्ड

एएसटीएम ए 790 में तन्यता परीक्षण, कठोरता, समतलता, हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी विद्युत परीक्षण के लिए आवश्यकताएं शामिल हैं।

डुप्लेक्स स्टेनलेस स्टील के लिए, फेराइट-ऑस्टेनिट संतुलन एक महत्वपूर्ण गुणवत्ता विशेषता है।अतिरिक्त धातु विज्ञान की जांच के लिए किया जा सकता है समाधान annealing के बाद डुप्लेक्स सूक्ष्म संरचना की पुष्टि करने के लिए.

यह विशेष रूप से निम्नलिखित अनुप्रयोगों के लिए प्रासंगिक हो सकता हैः

• क्लोराइड सेवा
• अपतटीय प्रणाली
• समुद्री जल
• दबाव पाइपिंग
• वेल्डेड घटक
