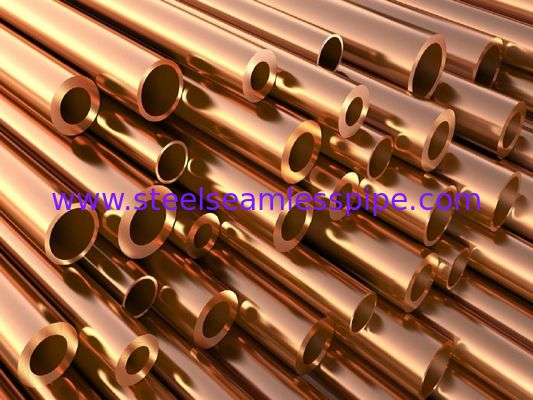

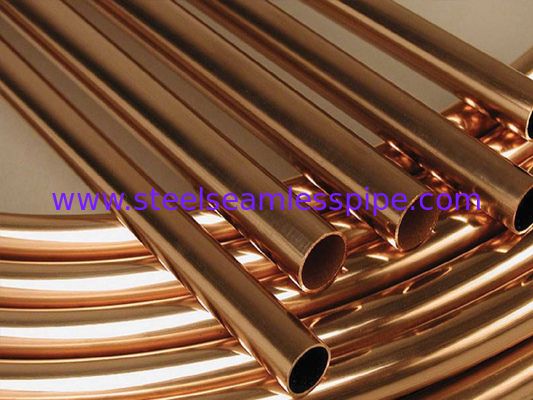

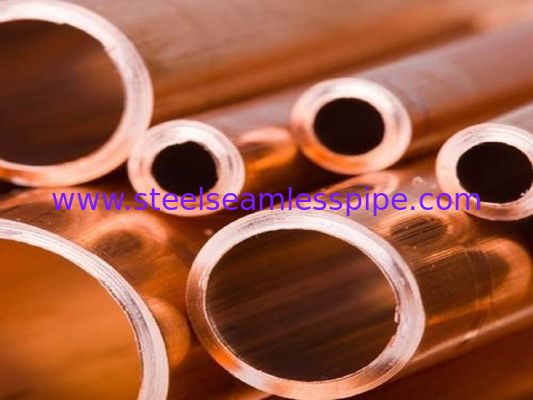

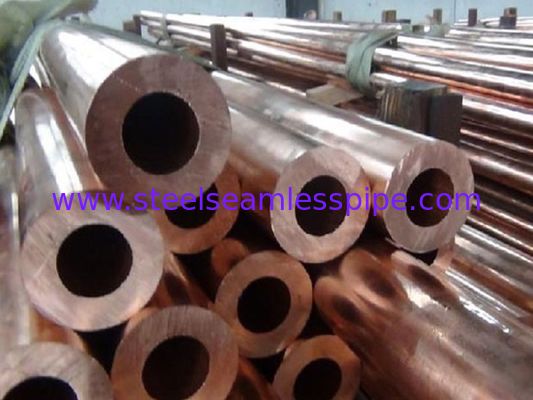

कॉपर सीमलेस / वेल्डेड पाइप, ASTM A75, ASTM A88, GB1527, T2, TU2, TP2, Y / M TYPE
कॉपर निकल पाइप और ट्यूब | क्यूप्रो निकल पाइप्स एंड ट्यूब्स
क्यूप्रो निकल ट्यूब 90/10
ट्यूब टेक द्वारा निर्मित कप्रो निकल ट्यूबों का यह रूप समुद्र के पानी के क्षरण के साथ-साथ क्षरण जंग और वायु-अपघटन हमले के लिए उच्च प्रतिरोध के लिए उत्कृष्ट प्रतिरोध रखता है। 90/10 में लोहे के परिणाम के परिणामस्वरूप नमक पानी सेवा हीट एक्सचेंजर्स में 70/30 के रूप में अच्छा प्रदर्शन किया गया। इन ट्यूबों में साधारण तापमान पर अच्छी ताकत और लचीलापन होता है और उच्च तापमान पर अपेक्षाकृत उच्च शक्ति और अन्य यांत्रिक गुण होते हैं।
इन कप्रो निकल ट्यूबों का व्यापक रूप से कंडेनसर, कूलर और हीट एक्सचेंजर्स में उपयोग किया जाता है जहां जंग और क्षरण का प्रतिरोध सर्वोपरि है, फिर भी एक उच्च तापीय चालकता दर बनाए रखता है। समुद्री परिस्थितियों में अधिमानतः उपयोग किया जाना है। एक सुरक्षात्मक फिल्म बनाती है जो बहते हुए पानी में बहुस्तरीय होती है। समुद्री बिफौलिंग का विरोध करता है।
इन कप्रो निकल ट्यूबों का उत्पादन आवश्यक यांत्रिक गुणों और अनाज के आकार को प्राप्त करने के लिए बाहरी मोटाई की दीवार की मोटाई, विभिन्न तापमान की स्थितियों में किया जाता है। हमारे उत्पादों की यांत्रिक और आयामी विशेषताएं सबसे अधिक मांग वाले आदेशों को संतुष्ट करती हैं जिनके लिए तंग सहिष्णुता की आवश्यकता होती है।
क्यूप्रो निकल ट्यूब 70/30
प्रोसैसिक स्टील उच्चतम मानक के 70/30 कप्रो निकल ट्यूबों की आपूर्ति करता है, जो कंडेनसर और हीट एक्सचेंजर्स की सटीक आवश्यकता के लिए उपयुक्त हैं। इन कप्रो निकल ट्यूबों में तनाव-संक्षारण क्रैकिंग का उच्चतम प्रतिरोध है। ये नलियाँ आवश्यकता को पूरा करने के लिए विभिन्न प्रकार के बाहरी व्यास, दीवार की मोटाई और टेम्पर में उपलब्ध हैं। निर्दिष्ट यांत्रिक गुणों के साथ बेहतर आयामी नियंत्रण परेशानी मुक्त प्रदर्शन और लागत बचत प्रदान करता है। |  |
| मानक |
| क्यूप्रो निकल ट्यूब 90/10 | मानक | BS2871part3 | एएसटीएम बी -१११ | आईएस 1545 है | JIS H 3300 | एनएफए 51 102 |
| प्रतीक | सीएन 102 | C 70600 | CuNi10Fe1 | C7060 | CuNi10Fe1Mn |
| क्यूप्रो निकल ट्यूब 70/30 | मानक | BS2871part3 | एएसटीएम बी -१११ | आईएस 1545 है | JIS H 3300 | एनएफए 51 102 |
| एनएफए 51 102 | सीएन 107 | C 71500 | CuNi30Mn1Fe | सी 7150 | CuNi30Mn1Fe |
आयामी सीमा
बाहरी व्यास - 4.00 से 22.00 मिमी
दीवार की मोटाई - 0.15 मिमी और 1.50 मिमी के बीच
6 मीटर तक की लंबाई
अंतिम अनुप्रयोग
हीट एक्सचेंजर्स, ऑयल कूलर, रेडिएटर, हाई कैपेसिटी पावर प्लांट, शिप बिल्डिंग एंड शिप रिपेयर्स, कंडेन्सर, ऑफशोर ऑयल रिग्स, डिस्टिलर ट्यूब, इवेपोरेटर, फेरूलस आदि।
| मरीन एप्लिकेशन के लिए कर्पो निकल ट्यूब 95/5 और 90/10 |
 सभी औद्योगिक क्षेत्रों के लिए ये क्यूप्रो निकेल ट्यूब और मरीन एप्लीकेशन के लिए पाइप बहुत महत्वपूर्ण हैं। कंपनी के पास इन क्षेत्रों में अनुभव है और अधिकांश अंतरराष्ट्रीय मानकों और विशेष ग्राहक आवश्यकताओं के अनुसार इन ट्यूबों की आपूर्ति करने में सक्षम है।
रासायनिक संरचना
Classi-
दिखाएं | कक्षा | रासायनिक रचना (%) | सम्बंधित मानक | | Cu | Zn | Pb | फे | पी | Sn | नी | Mn | अल | जैसा | अन्य | आईएसएस | केएस | JIS | एएसटीएम | बी एस | दीन | Cu- नी ट्यूब | 1 | रेम। | 1.00 अधिकतम | 0.05 अधिकतम | 1.3-1.7 | - | - | 4.8-6.2 | 0.3-0.8 | - | - | | आईएस: 15
45
CuNi5
फे | D 5301 C7040 | CuNi
95 + 5
7040 | B 111
C70400 | 2871
CN101 | 1785
CuNi
5Fe | | 2 | रेम। | 1.00 अधिकतम | 0.05 अधिकतम | 1.0- 1.8 | - | - | 9.0- 11.0 | 1.0- अधिकतम | - | - | | आईएस: 15
45 क्यूएनएनआई
10Fe1 | सी 7060 | CuNi
90:10
सी 7060 | सी
70 600 | सीएन 102 | Cu नी
10 फे | |
यांत्रिक विशेषताएं
Classi-
दिखाएं | स्वभाव | पद | Cu मिश्र धातु
UNS No. | तन्यता परीक्षण | | व्यास के बाहर (मिमी) | मोटाई (मिमी) | तन्यता ताकत Kgf / mm2 | बढ़ाव (%) | उपज शक्ति (किलो / मिमी 2) | | कॉपर निकल ट्यूब | 061 | annealed | C70400 | 5-250mm | 0.8-10 | 27 (260) | 9 (85) | | | H55 | लाइट ड्राॅन | C70400 | 5-250mm | 0.8-10 | 28 (275) | - | 21 (205) | | 061 | annealed | C70600 | 5-250mm | 0.8-10 | 28 (275) | - | 11 (105) | | H55 | लाइट ड्राॅन | C70600 | 5-250mm | 0.8-10 | 32 (310) | - | 25 (240) |
|
|
हीट एक्सचेंजर्स और कंडेनसर के लिए क्यूप्रो निकल ट्यूब 90/10
हीट एक्सचेंजर और कंडेन्सर के लिए ये क्यूप्रो निकल ट्यूब और पाइप सभी औद्योगिक क्षेत्रों के लिए बहुत महत्वपूर्ण हैं। कंपनी के पास इन क्षेत्रों में अनुभव है और अधिकांश अंतरराष्ट्रीय मानकों और विशेष ग्राहक आवश्यकताओं के अनुसार इन ट्यूबों की आपूर्ति करने में सक्षम है।
ऑटोमोबाइल इंडस्ट्रीज के लिए क्यूप्रो निकल ट्यूब 90/10
कॉपर-निकल ट्यूबिंग के लिए कदम
कॉपर कई अच्छे गुणों के लिए शुरुआती दिनों से साबित हुआ था। यह झुकना आसान था और इसमें बहुत अधिक संक्षारण प्रतिरोध था, लेकिन इसकी कम संक्षारण-थकान ताकत के बारे में चिंता थी। जब तांबा-निकल पेश किया गया था, तो यह तांबे, उच्च सामान्य शक्ति और बेहतर थकान शक्ति के समान संक्षारण प्रतिरोध प्रदर्शित करता था। अच्छा योग्यता भड़कने और झुकने में आसानी देता है, और यद्यपि धातु की लागत स्टील के विकल्प से अधिक है, तांबे की निकल इसकी अतिरिक्त जीवन, परेशानी से मुक्त स्थापना और सुरक्षा / विश्वसनीयता विशेषताओं को देखते हुए बहुत आकर्षक है।
कॉपर-निकल ब्रेक ट्यूबिंग के गुण
ब्रेक ट्यूबिंग के लिए उपयोग किए जाने वाले कॉपर-निकल मिश्र धातु में आमतौर पर 10% निकल होता है, जिसमें क्रमशः 1.4% और 0.8% के लोहे और मैंगनीज जोड़ होते हैं। उत्पाद ASTM B466 (परीक्षण और सामग्री के लिए अमेरिकन सोसाइटी) के अनुरूप है, जो आयाम, तन्यता और उपज की शक्ति को निर्दिष्ट करता है। सुगमता और आंतरिक स्वच्छता विनिर्देशों SAE J527, ASTM A254 और SMMT C5B (मोटर निर्माताओं और व्यापारियों की सोसायटी) के अनुरूप है। इसके अलावा, मिश्र धातु आईएसओ 4038 (अंतर्राष्ट्रीय मानक संगठन) और SAE J1047 के लिए दबाव नियंत्रण, निर्माण और संक्षारण प्रतिरोध की आवश्यकताओं को पूरा करता है।
| आयाम सहिष्णुता | |
| |
| सामग्री | अंतिम तन्य शक्ति1000 साई (एमपीए) | यील्ड स्ट्रेंथ 0.5% एक्सट्रीम लोड 1000 साई (एमपीए) | 2 में लंबे समय तक%। | थकान शक्ति (10x7 चक्र) 1000 साई (एमपीए) | फट दबाव * 1000 साई (एमपीए) |
| कॉपर-बज इस्पात | 48-55 (0.330-0.380) | 28-34 (0.190-0.235) | 30-40 | 30 (
0.210) | 19.5
(0.135) |
| C12200-फॉस्फोरस डीऑक्सीडाइज्ड कॉपर | 32-38 (0.220-0.265) | 10-14 (0.070-0.100) | 45-60 | 10
(0.070) | 12 (
0.083) |
| C70600- कॉपर निकल 90-10 | 48-54 (0.330-0.370) | 16-22 (0.110-0.150) | 40-55 | 15
(0.100) | 19 (
0.130) |
मिश्र धातु C70600 को सामान्य रूप से प्रदत्त स्थिति में रेड्रान ट्यूबिंग के रूप में आपूर्ति की जाती है। ताकत और अच्छा लचीलापन का संयोजन उत्कृष्ट योगता प्रदान करता है।
जैसा कि कॉपर-निकल स्टील की तुलना में नरम है, पहले यह डर था कि झल्लाहट एक समस्या हो सकती है। अनुभव से पता चला है कि ऐसा नहीं है।
जंग प्रतिरोध
ब्रेक ट्यूबिंग सामग्री के रूप में अपने आवेदन से पहले कई वर्षों तक, मिश्र धातु C70600 का उपयोग जहाजों, पावर स्टेशन कंडेनसर और टैंकरों पर हाइड्रोलिक लाइनों में किया गया था, और खारा स्थितियों के लिए उत्कृष्ट प्रतिरोध प्रदर्शित किया था। शुरुआती परीक्षणों से पता चला है कि तांबा-निकल में स्टील के रूप में फटने के लिए लगभग समान प्रतिरोध है। परीक्षण में, हालांकि, 180 दिनों में नमक स्प्रे के संपर्क में आने पर, स्टील की फटने की शक्ति में काफी कमी आती है। कॉपर मिश्र धातु लगातार प्रतिरोधी बनी हुई है।
छह महीने के लिए नम, नमकीन मडपैक के साथ कवर की गई नलियों के लिए, टांकने की दीवार के छिद्रित होने के कारण ब्रेज़्ड स्टील को गंभीर रूप से विकृत किया गया; जबकि, तांबा-निकल ट्यूबिंग पर केवल सतही सामान्य जंग पाया गया था। आईएसओ 4038 और SAE J1047 में आईएसओ 3768 के संदर्भ में संक्षारण प्रतिरोध आवश्यकता शामिल है, जो तटस्थ नमक स्प्रे में 96 घंटे के बाद 110 एमपीए के न्यूनतम फट दबाव के लिए पूछ रहा है। स्वीडिश आवश्यकताओं में कम से कम 25 जस्ता के बराबर प्रतिरोध शामिल है। सभी मामलों में मिश्र धातु C70600 आसानी से आवश्यक संक्षारण प्रतिरोध से अधिक है।
कॉपर-निकल ब्रेक ट्यूबिंग बेहतर विश्वसनीयता प्रदान करता है और निर्माताओं और वाहन मालिकों दोनों को ब्रेक सिस्टम के प्रभावी लंबे जीवन के लिए स्थायित्व में सुधार का आश्वासन देता है।
| क्यूप्रो निकल रॉड्स 90/10 और 95/5 |
90/10 के लिए क्यूप्रो निकल रॉड्स | रासायनिक गुण | | Pb | 0.05 मैक्स। | | फे | 1.00 - 1.80 | | Mn | 1.00 अधिकतम। | | Zn | 1.00 अधिकतम। |
Cu + Ag रेमिनेडर Ni + Co 9.00 - 11.00 मेचेनिकल गुण
लाइट ड्राॅन | | चपटा परीक्षण | Reqd। (ओ ’के बाद) | | यूटीएस केसी | 45.00 मिन | | 0.5% Ext पर YS। ksi | 35.00 न्यूनतम। |
60 डिग्री रेकड पर विस्तार टेस्ट 30%। (ओ ’के बाद) | टेंपर्ड की घोषणा की | | चपटा परीक्षण | Reqd। | | 75 X मिमी औसत पर अनाज का आकार। | होप - ०.०४५ | | यूटीएस केसी | 40.00 मिन। | | 0.5% Ext पर YS। ksi | 15.00 मिन। |
60 डिग्री रेकड पर विस्तार टेस्ट 30%। | | क्यूप्रो निकल रॉड्स 95/5 के लिए | रासायनिक गुण | | Sn | 0.10 मैक्स। | | Pb | 0.05 मैक्स | | नी | 4.00 - 5.00 | | फे | 0.10 मैक्स। | | Mn | 0.25 मैक्स। | | जैसा | 0.10 मैक्स। | | Cu + Ag | 95.00 - 96.000 | | Sb | 0.01 अधि। | | द्वि | 0.0025 मैक्स। |
ऑक्सीजन (O2) 0.08 मैक्स। मेचेनिकल गुण
annealed | | यूटीएस एमपीए | 216 - 275 (रिंग ट्यूब से स्ट्रिप कट) | | 5.65Sq.Rt पर% बढ़ाव तो GL | 40.00 मिन। (रिंग ट्यूब से स्ट्रिप कट) | | चपटा परीक्षण | Reqd। | | मोड़ परीक्षण | Reqd। (180 डिग्री करीब) |
|
|
|
क्यूप्रो निकेल पैनकेक कॉइल
कॉपर-निकल ब्रेक टयूबिंग बेहतर विश्वसनीयता प्रदान करता है और निर्माताओं और वाहन मालिकों दोनों को ब्रेक सिस्टम के प्रभावी दीर्घकालिक जीवन के लिए स्थायित्व में सुधार का आश्वासन देता है। 5 mtr, 10 mtr और 15mrs में उपलब्ध।
