| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | सी 44300, सी 68700, सी 70600, सी 71500 |
| न्यूनतम आदेश मात्रा: | 100kgs |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी के बक्से पैकेज |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| सामग्री: | C44300, C68700, C70600, C71500 | मानक: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| उत्पादों का प्रकार: | सीमलेस ट्यूब, वेल्डेड ट्यूब, कॉपर फिटिंग, कॉपर फिन ट्यूब | टीपीआई: | बीवी, एसजीएस, आईईआई, मूडी, ...। |
| पैकेट: | प्लाई-वुडन केस / आयरन केस / | ||
| प्रमुखता देना: | निकल मिश्र धातु पाइप,निकल मिश्र धातु ट्यूब |
||
ASME B111 C10200 C70600 C44300 C12200 एक नया उत्पाद डाउनलोड حراري مكثف برودة

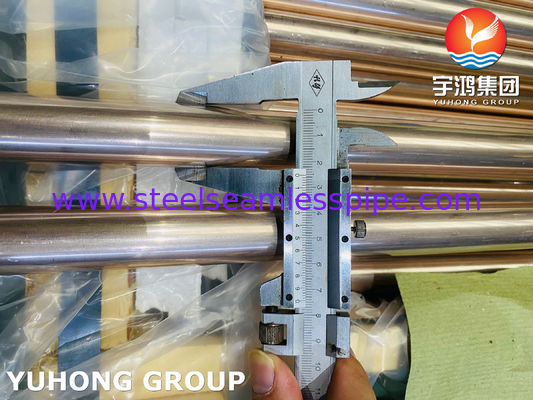

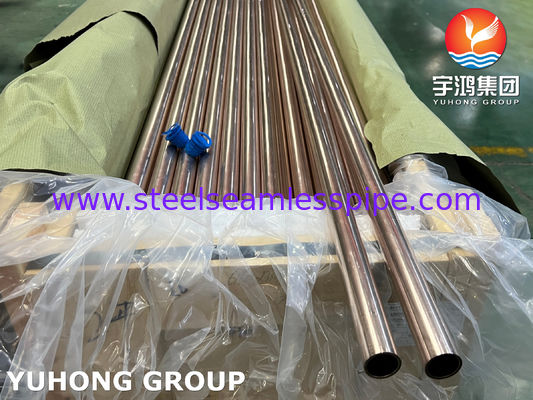

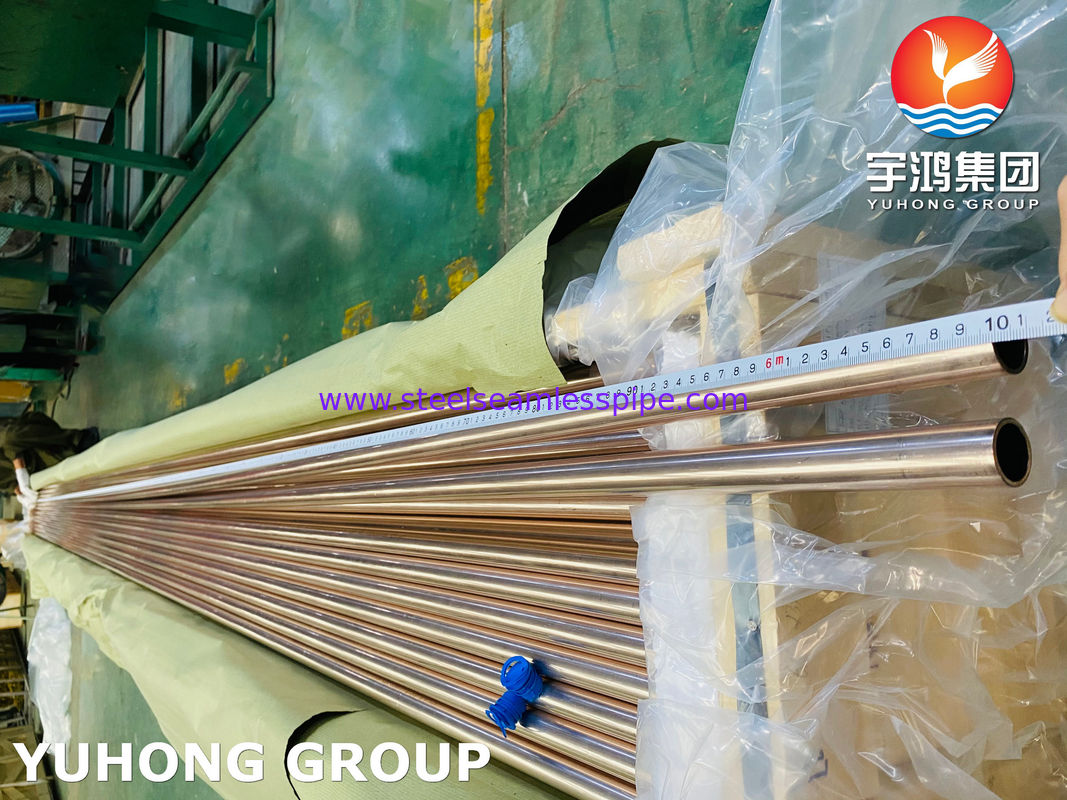

| एएसटीएम बी-111-89ए / एएसएमई एसबी-111-89ए तांबा और तांबा मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल |
| 1 विस्तार 1.1 यह विनिर्देश सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स में उपयोग के लिए 31/8 इंच तक के तांबे और विभिन्न तांबा मिश्र धातुओं के सीमलेस ट्यूब और फेरूल स्टॉक को शामिल करता है, जिसमें डायमीटर भी शामिल है।इस अनुप्रयोग के लिए ट्यूब सामान्यतः निम्नलिखित तांबे या तांबे की मिश्रधातु से बनाई जाती हैं: |
| ताँबा या ताँबा मिश्रधातु | पिछलाओय उपयोग | धातु का प्रकार |
| यूएनएस नं | पदनाम | |
| C10200 | का | अवशिष्ट डीऑक्सीडेंट के बिना ऑक्सीजन मुक्त |
| C12000 | डीएलपी | फॉस्फोरिक्सित, कम अवशिष्ट फॉस्फोरस |
| सी12200 | डीएचपी | फॉस्फोराइज्ड, उच्च अवशिष्ट फॉस्फोरस |
| सी14200 | डीपीए | फॉस्फोराइज्ड, आर्सेनिक |
| सी19200 | - | फोफोराइज्ड, 1% आयरन |
| सी23000 | - | लाल पीतल |
| सी28000 | - | मंट्ज़ धातु |
| सी44300 | - | एडमिरल्टी मेटल्स, बी, सी, और डी |
| सी44400 | - | - |
| सी44500 | - | - |
| सी60800 | - | अल्युमीनियम कांस्य |
| सी68700 | - | एल्यूमिनियम पीतल, बी |
| सी70400 | - | 95-5 कॉपर-निकेल |
| सी70600 | - | 90-10 कॉपर-निकेल |
| सी71000 | - | 80-20 कॉपर-निकेल |
| सी71500 | - | 70-30 कॉपर-निकेल |
| सी71640 | - | तांबा-निकेल-लौह-मैंगनीज |
| C72200 | - | - |
1.2 चेतावनी - उपयोग और निपटान में पारा एक निश्चित स्वास्थ्य खतरा है (12.1 देखें।)
| कॉपर मिश्र धातु यूएनएस नं. | कॉपर प्लस नामित तत्व % मिनट। |
| सी60800 | 99.5 |
| सी70400 | 99.5 |
| सी70600 | 99.5 |
| सी71000 | 99.5 |
| सी71500 | 99.5 |
| सी71640 | 99.5 |
| C72200 | 99.8 |
तांबे की मिश्रधातुओं के लिए जिसमें ज़िनिक को शेष के रूप में निर्दिष्ट किया गया है।अंतर के रूप में तांबा या जस्ता लिया जा सकता है
विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच

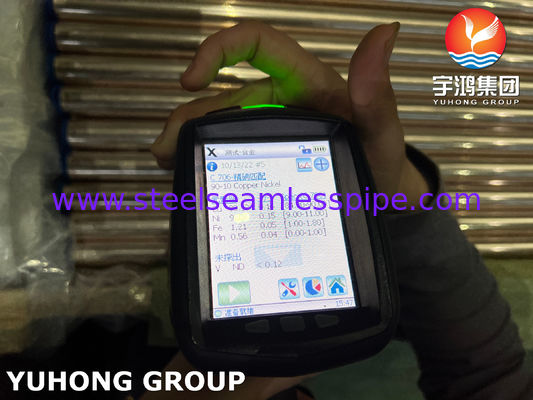

तालिका 1 रासायनिक आवश्यकताएँ
| संघटन, % | |||||||||||||
| तांबा या तांबा मिश्र धातु UNS नं. | कॉपरए | टिन | अल्युमीनियम | निकेल, कोबाल्ट सहित | लीड, अधिकतम | लोहा | जस्ता | मैंगनीस | हरताल | सुरमा | फास्फोरस | क्रो मियम |
अन्य नामित तत्व |
| C10200 | 99.95 मिनट | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 मिनट | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| सी12200 | 99.9 मिनट | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| सी14200 | 99.40 मिनट | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| सी19200 | 98.7 मिनट | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| सी23000 | 84.0-86.0 | - | - | - | 0.05 | 0.05 अधिकतम | अवशेष | - | - | - | - | - | - |
| सी28000 | 59.0-63.0 | - | - | - | 0.30 | 0.07 अधिकतम | शेष | - | - | - | - | - | - |
| सी44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | 0.02-0.06 | - | - | - | - |
| सी44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | - | 0.02-0.10 | - | - | - |
| सी44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | - | - | 0.02-0.10 | - | - |
| सी60800 | शेष | - | 5.0-6.5 | - | 0.10 | 0.10 अधिकतम | - | - | 0.02-0.35 | - | - | - | - |
| सी68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0.07 | 0.06 अधिकतम | शेष | - | 0.02-0.10 | - | - | - | - |
| सी70400 | शेष | - | 4.8-6.2 | 0.05 | 1.3-1.7 | 1.0अधिकतम | 0.30-0.8 | - | - | - | - | - | |
| सी70600 | शेष | - | 9.0-11.0 | 0.05बी | 1.0-1.8 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71000 | शेष | - | 19.0-23.0 | 0.05बी | 0.50-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71500 | शेष | - | 29.0-33.0 | 0.05बी | 0.40-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71640 | शेष | - | 29.0-32.0 | 0.05बी | 1.7-2.3 | 1.0अधिकतमबी | 1.5-2.5 | - | - | बी | - | बी | |
| C72200 | शेष | - | 15.0-18.0 | 0.05बी | 0.50-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | 0.30 -0.70 |
बी | |
एतांबा (चांदी सहित),
बीजब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और क्रेता द्वारा निर्दिष्ट किया गया है, तो जस्ता अधिकतम 0.50% होगा,
सीसा 0.02% अधिकतम, फॉस्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।
| कॉपर मिश्र धातु यूएनएस नं. | कॉपर प्लस नामित तत्व।% न्यूनतम |
| सी23000 | 99.8 |
| सी28000 | 99.7 |
| सी44300 | 99.6 |
| सी44400 | 99.6 |
| सी44500 | 99.6 |
| सी68700 | 99.5 |
तालिका 2 तन्य आवश्यकताएँ
| तांबा या तांबा मिश्र धातु UNS नं. | स्वभाव पदनाम | तन्य शक्ति न्यूनतम केएसआईए | नम्य होने की क्षमताबीमिन केएसआईए | 2 इंच में बढ़ाव, न्यूनतम% | |
| मानक | पूर्व | ||||
| सी10200, सी12000, सी12200, सी14200 | एच55 | प्रकाशयुक्त | 36 | 30 | ... |
| सी10200, सी12000, सी12200, सी14200 | एच80 | कड़ी मेहनत से तैयार की गई | 45 | 40 | ... |
| सी19200 | 061 | annealed | 38 | 12 | ... |
| सी23000 | 061 | annealed | 40 | 12 | ... |
| सी28000 | 061 | annealed | 50 | 20 | ... |
| सी44300, सी44400, सी44500 | 061 | annealed | 45 | 15 | ... |
| सी60800 | 061 | annealed | 50 | 19 | ... |
| सी68700 | 061 | annealed | 50 | 18 | ... |
| सी70400 | 061 | annealed | 38 | 12 | ... |
| सी70400 | एच55 | प्रकाशयुक्त | 40 | 30 | ... |
| सी70600 | 061 | annealed | 40 | 15 | ... |
| सी70600 | एच55 | प्रकाशयुक्त | 45 | 35 | ... |
| सी71000 | 061 | annealed | 45 | 16 | ... |
| सी71500 | 061 | annealed | 52 | 18 | ... |
| सी71500 | - | - | - | - | - |
| दीवार की मोटाई 0.048 इंच तक, सम्मिलित | एचआर50 | खींचा हुआ, तनाव से मुक्त | 72 | 50 | 12 |
| दीवार की मोटाई 0.048 इंच से अधिक। | एचआर50 | खींचा हुआ, तनाव से मुक्त | 72 | 50 | 15 |
| सी71640 | 061 | annealed | 63 | 25 | ... |
| सी71640 | एचआर50 | खींचा, तनाव से राहत मिली | 81 | 58 | ... |
| C72200 | 061 | annealed | 45 | 16 | ... |
| C72200 | एच55 | प्रकाशयुक्त | 50 | 30 | ... |
तालिका 3 विस्तार आवश्यकताएँ
| स्वभाव पदनाम | तांबा या तांबा मिश्र धातु UNS नं. | मूल बाहरी व्यास के प्रतिशत में, Tbue बाहरी व्यास का विस्तार | |
| मानक | पूर्व | ||
| 061 |
annealed |
सी19200 | 30 |
| सी23000 | 20 | ||
| सी28000 | 15 | ||
| सी44300,सी44400,सी44500 | 20 | ||
| सी60800 | 20 | ||
| सी68700 | 20 | ||
| सी70400 | 30 | ||
| सी70600 | 30 | ||
| सी71000 | 30 | ||
| सी71500 | 30 | ||
| सी71640 | 30 | ||
| C72200 | 30 | ||
| एच55 |
प्रकाशयुक्त |
सी10200,सी12000,सी12200 | 20 |
| सी14200 | 20 | ||
| सी70400 | 20 | ||
| सी70600 | 20 | ||
| C72200 | 20 | ||
| एचआर50 | खींचा, तनाव से राहत मिली | सी71500 | 20 |
| कड़ी मेहनत से तैयार किया गया, अंत में एनील्ड किया गया | सी10200,सी12000,सी14200 | 30 | |
तालिका 4 पायदान गहराई
| ट्यूब दीवार की मोटाई, में। | ट्यूब का बाहरी व्यास, इंच। | ||
| ¼ से ¾ से अधिक, सम्मिलित | ¾ से 1 ¼ से अधिक, सम्मिलित | 1¼ से 3⅓ से अधिक, सम्मिलित। | |
| 0.017-0.032 से अधिक | 0.005 | 0.006 | 0.007 |
| 0.032-0.049, सम्मिलित | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, सम्मिलित | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, सम्मिलित | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, सम्मिलित | 0.009 | 0.009 | 0.011 |
तालिका 5 ड्रिल किए गए छिद्रों का व्यास
| ट्यूब का बाहरी व्यास, इंच। | ड्रिल किए गए छिद्रों का व्यास, में। | ड्रिल नं. |
| ¼-¾, सहित | 0.025 | 72 |
| ¾-1 से अधिक, शामिल | 0.031 | 68 |
| 1-1¼ से अधिक, सम्मिलित | 0.036 | 64 |
| 1¼-1½ से अधिक, सम्मिलित | 0.042 | 58 |
| 1½-1¾ से अधिक, सम्मिलित | .0046 | 56 |
| 1¾-2 से अधिक, सम्मिलित | 0.052 | 55 |
हाइड्रोस्टैटिक परीक्षण - प्रत्येक ट्यूब रिसाव का सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टैटिक दबाव बनाए रखेगी
सामग्री को 7000 पीएसआई के फाइबर तनाव के अधीन करने के लिए पर्याप्त है, जो पतले खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
तनाव में सिलेंडर.जब तक ऐसा निर्दिष्ट न किया गया हो, ट्यूब को 1000psi से अधिक के हाइड्रोस्टैटिक दबाव पर परीक्षण करने की आवश्यकता नहीं है।
पी = 2एसटी/(डी-0.8टी) जहां:
पी = हाइड्रोस्टैटिक दबाव, पीएसआईजी।
टी = ट्यूब दीवार की मोटाई, इंच।
डी = ट्यूब का बाहरी व्यास।में और
एस = सामग्री का स्वीकार्य तनाव, पीएसआई।
तालिका 6 व्यास सहनशीलता
| बाहरी व्यास, अंदर | दीवार की मोटाई, में. | ||||
| 0.020ए 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 और अधिक | |
| व्यास सहिष्णुता, प्लस और माइनस, में। | |||||
| 0.500 तक, सम्मिलित | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| 0.500-0.740 से अधिक, सम्मिलित | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| 0.500-7.40 से अधिक, सम्मिलित | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| 0.740-1.000 से अधिक, सम्मिलित | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| 1.250-1.375 से अधिक, सम्मिलित | ... | ... | ... | 0.008 | 0.005 |
| 1.375-2.000 से अधिक, सम्मिलित | ... | ... | ... | ... | 0.006 |
इस कॉलम में सहिष्णुता केवल हल्के खींचे और खींचे गए गुस्से पर लागू होती है।
एनील्ड टेम्पर्स के लिए सहनशीलता निर्माता और क्रेता के बीच सहमति के अनुसार होगी।
तालिका 7 दीवार की मोटाई सहनशीलता, प्लस और माइनस इन।
| दीवार की मोटाई, में. | बाहरी व्यास, अंदर. | ||
| ⅛ से ⅝ तक, शामिल | ⅝ से 1 तक, सम्मिलित | 1 से 2 से अधिक, सम्मिलित | |
| 0.020, 0.032 सहित | 0.003 | 0.003 | ... |
| 0.032, 0.035 सहित | 0.003 | 0.003 | 0.004 |
| 0.035, 0.058 सहित | 0.004 | 0.0045 | 0.0045 |
| 0.058, 0.083 सहित | 0.0045 | 0.005 | 0.005 |
| 0.083, 0.120 सहित | 0.005 | 0.0065 | 0.0065 |
| 0.120, 0.134 सहित | 0.007 | 0.007 | 0.0075 |
तालिका 8 लंबाई सहनशीलता
| निर्दिष्ट लंबाई, फ़ुट | सहिष्णुता, सभी प्लस, में। |
| 15 तक | 3/32 |
| 15-20 से अधिक, सहित | 1/8 |
| 20-30 से अधिक, सहित | 5/32 |
| 30-60 से अधिक, सहित | 3/8 |
| 60-100 से अधिक, सहितए | 1/2 |
ए100 फीट से अधिक लंबाई वाले कंडेनसर ट्यूब वर्तमान मांग में नहीं हैं।लंबाई के लिए सहनशीलता मान विकसित किए जाएंगे
जैसा कि अनुभव बताता है।0.020 की दीवार मोटाई में लंबाई के लिए सहिष्णुता मान।से 0.032 सहमति के अनुसार होगा
निर्माता या आपूर्तिकर्ता और क्रेता के बीच।
| नली।बाहरी व्यास, अंदर | सहनशीलता |
| ⅝ तक, सम्मिलित | 0.010 इंच |
| ⅝ से अधिक | 0.016 इंच/इंच.व्यास का |
असहमति के मामले में, इस विनिर्देश में गिनाए गए गुण और रासायनिक संरचनाएं,
निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाए:
| परीक्षा | एएसटीएम पदनाम |
| रासायनिक विश्लेषण | बी 170ए,ई53,ई54,ई62,ई75,ई478 |
| अनाज आकार | E112 |
| विस्तार (पिन परीक्षण) | बी153 |
| मरक्यूरस नाइट्रेट | बी154 |
| तनाव | ई8 |
| ग़ैर विध्वंसक जांच | E243 |
एविशिष्टता बी170 का संदर्भ उसके अनुबंध में सुझाई गई रासायनिक विधियों से है।
जब ई-1 समिति ने तांबे में निम्न-स्तरीय अशुद्धियों की जांच के लिए तरीकों का परीक्षण और प्रकाशन किया है।
विशिष्टता बी 170 अनुबंध समाप्त कर दिया जाएगा।
परिशिष्ट (अनिवार्य जानकारी)
X1.तांबे और तांबे की मिश्रधातुओं का घनत्व
X1.1 इस विनिर्देश द्वारा कवर किए गए मिश्र धातुओं का घनत्व तालिका X1.1 में दिया गया है।
तालिका X1.1 घनत्व
| तांबा या तांबा मिश्र धातु UNS नं. | घनत्व, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| सी19200 | 0.320 |
| सी23000 | 0.316 |
| सी28000 | 0.303 |
| सी44300,सी44400,सी44500 | 0.308 |
| सी60800 | 0.295 |
| सी61300,सी61400 | 0.285 |
| सी68700 | 0.301 |
| सी70400 | 0.323 |
| सी70600 | 0.323 |
| सी71000 | 0.323 |
| सी71500 | 0.323 |
| सी71640 | 0.323 |
| C72200 | 0.323 |
| एएसटीएम बी-111-89ए / एएसएमई एसबी-111-89ए तांबा और तांबा मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल |
| 1 विस्तार 1.1 यह विनिर्देश सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स में उपयोग के लिए 31/8 इंच तक के तांबे और विभिन्न तांबा मिश्र धातुओं के सीमलेस ट्यूब और फेरूल स्टॉक को शामिल करता है, जिसमें डायमीटर भी शामिल है।इस अनुप्रयोग के लिए ट्यूब सामान्यतः निम्नलिखित तांबे या तांबे की मिश्रधातु से बनाई जाती हैं: |
| ताँबा या ताँबा मिश्रधातु | पिछलाओय उपयोग | धातु का प्रकार |
| यूएनएस नं | पदनाम | |
| C10200 | का | अवशिष्ट डीऑक्सीडेंट के बिना ऑक्सीजन मुक्त |
| C12000 | डीएलपी | फॉस्फोरिक्सित, कम अवशिष्ट फॉस्फोरस |
| सी12200 | डीएचपी | फॉस्फोराइज्ड, उच्च अवशिष्ट फॉस्फोरस |
| सी14200 | डीपीए | फॉस्फोराइज्ड, आर्सेनिक |
| सी19200 | - | फोफोराइज्ड, 1% आयरन |
| सी23000 | - | लाल पीतल |
| सी28000 | - | मंट्ज़ धातु |
| सी44300 | - | एडमिरल्टी मेटल्स, बी, सी, और डी |
| सी44400 | - | - |
| सी44500 | - | - |
| सी60800 | - | अल्युमीनियम कांस्य |
| सी68700 | - | एल्यूमिनियम पीतल, बी |
| सी70400 | - | 95-5 कॉपर-निकेल |
| सी70600 | - | 90-10 कॉपर-निकेल |
| सी71000 | - | 80-20 कॉपर-निकेल |
| सी71500 | - | 70-30 कॉपर-निकेल |
| सी71640 | - | तांबा-निकेल-लौह-मैंगनीज |
| C72200 | - | - |
1.2 चेतावनी - उपयोग और निपटान में पारा एक निश्चित स्वास्थ्य खतरा है (12.1 देखें।)
| कॉपर मिश्र धातु यूएनएस नं. | कॉपर प्लस नामित तत्व % मिनट। |
| सी60800 | 99.5 |
| सी70400 | 99.5 |
| सी70600 | 99.5 |
| सी71000 | 99.5 |
| सी71500 | 99.5 |
| सी71640 | 99.5 |
| C72200 | 99.8 |
तांबे की मिश्रधातुओं के लिए जिसमें ज़िनिक को शेष के रूप में निर्दिष्ट किया गया है।अंतर के रूप में तांबा या जस्ता लिया जा सकता है
विश्लेषण किए गए सभी तत्वों के योग और 100% के बीच
तालिका 1 रासायनिक आवश्यकताएँ
| संघटन, % | |||||||||||||
| तांबा या तांबा मिश्र धातु UNS नं. | कॉपरए | टिन | अल्युमीनियम | निकेल, कोबाल्ट सहित | लीड, अधिकतम | लोहा | जस्ता | मैंगनीस | हरताल | सुरमा | फास्फोरस | क्रो मियम |
अन्य नामित तत्व |
| C10200 | 99.95 मिनट | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 मिनट | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| सी12200 | 99.9 मिनट | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| सी14200 | 99.40 मिनट | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| सी19200 | 98.7 मिनट | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| सी23000 | 84.0-86.0 | - | - | - | 0.05 | 0.05 अधिकतम | अवशेष | - | - | - | - | - | - |
| सी28000 | 59.0-63.0 | - | - | - | 0.30 | 0.07 अधिकतम | शेष | - | - | - | - | - | - |
| सी44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | 0.02-0.06 | - | - | - | - |
| सी44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | - | 0.02-0.10 | - | - | - |
| सी44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 अधिकतम | शेष | - | - | - | 0.02-0.10 | - | - |
| सी60800 | शेष | - | 5.0-6.5 | - | 0.10 | 0.10 अधिकतम | - | - | 0.02-0.35 | - | - | - | - |
| सी68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0.07 | 0.06 अधिकतम | शेष | - | 0.02-0.10 | - | - | - | - |
| सी70400 | शेष | - | 4.8-6.2 | 0.05 | 1.3-1.7 | 1.0अधिकतम | 0.30-0.8 | - | - | - | - | - | |
| सी70600 | शेष | - | 9.0-11.0 | 0.05बी | 1.0-1.8 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71000 | शेष | - | 19.0-23.0 | 0.05बी | 0.50-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71500 | शेष | - | 29.0-33.0 | 0.05बी | 0.40-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | - | बी | |
| सी71640 | शेष | - | 29.0-32.0 | 0.05बी | 1.7-2.3 | 1.0अधिकतमबी | 1.5-2.5 | - | - | बी | - | बी | |
| C72200 | शेष | - | 15.0-18.0 | 0.05बी | 0.50-1.0 | 1.0अधिकतमबी | 1.0अधिकतम | - | - | बी | 0.30 -0.70 |
बी | |
एतांबा (चांदी सहित),
बीजब उत्पाद बाद के वेल्डिंग अनुप्रयोगों के लिए है, और क्रेता द्वारा निर्दिष्ट किया गया है, तो जस्ता अधिकतम 0.50% होगा,
सीसा 0.02% अधिकतम, फॉस्फोरस 0.02% अधिकतम, सल्फर 0.02% अधिकतम, और कार्बन 0.05% अधिकतम।
जब तालिका 1 के सभी तत्वों का विश्लेषण किया जाता है, तो उनका योग निम्नलिखित तालिका में दिखाया जाएगा।
| कॉपर मिश्र धातु यूएनएस नं. | कॉपर प्लस नामित तत्व।% न्यूनतम |
| सी23000 | 99.8 |
| सी28000 | 99.7 |
| सी44300 | 99.6 |
| सी44400 | 99.6 |
| सी44500 | 99.6 |
| सी68700 | 99.5 |
तालिका 2 तन्य आवश्यकताएँ
| तांबा या तांबा मिश्र धातु UNS नं. | स्वभाव पदनाम | तन्य शक्ति न्यूनतम केएसआईए | नम्य होने की क्षमताबीमिन केएसआईए | 2 इंच में बढ़ाव, न्यूनतम% | |
| मानक | पूर्व | ||||
| सी10200, सी12000, सी12200, सी14200 | एच55 | प्रकाशयुक्त | 36 | 30 | ... |
| सी10200, सी12000, सी12200, सी14200 | एच80 | कड़ी मेहनत से तैयार की गई | 45 | 40 | ... |
| सी19200 | 061 | annealed | 38 | 12 | ... |
| सी23000 | 061 | annealed | 40 | 12 | ... |
| सी28000 | 061 | annealed | 50 | 20 | ... |
| सी44300, सी44400, सी44500 | 061 | annealed | 45 | 15 | ... |
| सी60800 | 061 | annealed | 50 | 19 | ... |
| सी68700 | 061 | annealed | 50 | 18 | ... |
| सी70400 | 061 | annealed | 38 | 12 | ... |
| सी70400 | एच55 | प्रकाशयुक्त | 40 | 30 | ... |
| सी70600 | 061 | annealed | 40 | 15 | ... |
| सी70600 | एच55 | प्रकाशयुक्त | 45 | 35 | ... |
| सी71000 | 061 | annealed | 45 | 16 | ... |
| सी71500 | 061 | annealed | 52 | 18 | ... |
| सी71500 | - | - | - | - | - |
| दीवार की मोटाई 0.048 इंच तक, सम्मिलित | एचआर50 | खींचा हुआ, तनाव से मुक्त | 72 | 50 | 12 |
| दीवार की मोटाई 0.048 इंच से अधिक। | एचआर50 | खींचा हुआ, तनाव से मुक्त | 72 | 50 | 15 |
| सी71640 | 061 | annealed | 63 | 25 | ... |
| सी71640 | एचआर50 | खींचा, तनाव से राहत मिली | 81 | 58 | ... |
| C72200 | 061 | annealed | 45 | 16 | ... |
| C72200 | एच55 | प्रकाशयुक्त | 50 | 30 | ... |
तालिका 3 विस्तार आवश्यकताएँ
| स्वभाव पदनाम | तांबा या तांबा मिश्र धातु UNS नं. | मूल बाहरी व्यास के प्रतिशत में, Tbue बाहरी व्यास का विस्तार | |
| मानक | पूर्व | ||
| 061 |
annealed |
सी19200 | 30 |
| सी23000 | 20 | ||
| सी28000 | 15 | ||
| सी44300,सी44400,सी44500 | 20 | ||
| सी60800 | 20 | ||
| सी68700 | 20 | ||
| सी70400 | 30 | ||
| सी70600 | 30 | ||
| सी71000 | 30 | ||
| सी71500 | 30 | ||
| सी71640 | 30 | ||
| C72200 | 30 | ||
| एच55 |
प्रकाशयुक्त |
सी10200,सी12000,सी12200 | 20 |
| सी14200 | 20 | ||
| सी70400 | 20 | ||
| सी70600 | 20 | ||
| C72200 | 20 | ||
| एचआर50 | खींचा, तनाव से राहत मिली | सी71500 | 20 |
| कड़ी मेहनत से तैयार किया गया, अंत में एनील्ड किया गया | सी10200,सी12000,सी14200 | 30 | |
तालिका 4 पायदान गहराई
| ट्यूब दीवार की मोटाई, में। | ट्यूब का बाहरी व्यास, इंच। | ||
| ¼ से ¾ से अधिक, सम्मिलित | ¾ से 1 ¼ से अधिक, सम्मिलित | 1¼ से 3⅓ से अधिक, सम्मिलित। | |
| 0.017-0.032 से अधिक | 0.005 | 0.006 | 0.007 |
| 0.032-0.049, सम्मिलित | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, सम्मिलित | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, सम्मिलित | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, सम्मिलित | 0.009 | 0.009 | 0.011 |
तालिका 5 ड्रिल किए गए छिद्रों का व्यास
| ट्यूब का बाहरी व्यास, इंच। | ड्रिल किए गए छिद्रों का व्यास, में। | ड्रिल नं. |
| ¼-¾, सहित | 0.025 | 72 |
| ¾-1 से अधिक, शामिल | 0.031 | 68 |
| 1-1¼ से अधिक, सम्मिलित | 0.036 | 64 |
| 1¼-1½ से अधिक, सम्मिलित | 0.042 | 58 |
| 1½-1¾ से अधिक, सम्मिलित | .0046 | 56 |
| 1¾-2 से अधिक, सम्मिलित | 0.052 | 55 |
हाइड्रोस्टैटिक परीक्षण - प्रत्येक ट्यूब रिसाव का सबूत दिखाए बिना, एक आंतरिक हाइड्रोस्टैटिक दबाव बनाए रखेगी
सामग्री को 7000 पीएसआई के फाइबर तनाव के अधीन करने के लिए पर्याप्त है, जो पतले खोखले के लिए निम्नलिखित समीकरण द्वारा निर्धारित किया गया है
तनाव में सिलेंडर.जब तक ऐसा निर्दिष्ट न किया गया हो, ट्यूब को 1000psi से अधिक के हाइड्रोस्टैटिक दबाव पर परीक्षण करने की आवश्यकता नहीं है।
पी = 2एसटी/(डी-0.8टी) जहां:
पी = हाइड्रोस्टैटिक दबाव, पीएसआईजी।
टी = ट्यूब दीवार की मोटाई, इंच।
डी = ट्यूब का बाहरी व्यास।में और
एस = सामग्री का स्वीकार्य तनाव, पीएसआई।
तालिका 6 व्यास सहनशीलता
| बाहरी व्यास, अंदर | दीवार की मोटाई, में. | ||||
| 0.020ए 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 और अधिक | |
| व्यास सहिष्णुता, प्लस और माइनस, में। | |||||
| 0.500 तक, सम्मिलित | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| 0.500-0.740 से अधिक, सम्मिलित | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| 0.500-7.40 से अधिक, सम्मिलित | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| 0.740-1.000 से अधिक, सम्मिलित | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| 1.250-1.375 से अधिक, सम्मिलित | ... | ... | ... | 0.008 | 0.005 |
| 1.375-2.000 से अधिक, सम्मिलित | ... | ... | ... | ... | 0.006 |
इस कॉलम में सहिष्णुता केवल हल्के खींचे और खींचे गए गुस्से पर लागू होती है।
एनील्ड टेम्पर्स के लिए सहनशीलता निर्माता और क्रेता के बीच सहमति के अनुसार होगी।
तालिका 7 दीवार की मोटाई सहनशीलता, प्लस और माइनस इन।
| दीवार की मोटाई, में. | बाहरी व्यास, अंदर. | ||
| ⅛ से ⅝ तक, शामिल | ⅝ से 1 तक, सम्मिलित | 1 से 2 से अधिक, सम्मिलित | |
| 0.020, 0.032 सहित | 0.003 | 0.003 | ... |
| 0.032, 0.035 सहित | 0.003 | 0.003 | 0.004 |
| 0.035, 0.058 सहित | 0.004 | 0.0045 | 0.0045 |
| 0.058, 0.083 सहित | 0.0045 | 0.005 | 0.005 |
| 0.083, 0.120 सहित | 0.005 | 0.0065 | 0.0065 |
| 0.120, 0.134 सहित | 0.007 | 0.007 | 0.0075 |
तालिका 8 लंबाई सहनशीलता
| निर्दिष्ट लंबाई, फ़ुट | सहिष्णुता, सभी प्लस, में। |
| 15 तक | 3/32 |
| 15-20 से अधिक, सहित | 1/8 |
| 20-30 से अधिक, सहित | 5/32 |
| 30-60 से अधिक, सहित | 3/8 |
| 60-100 से अधिक, सहितए | 1/2 |
ए100 फीट से अधिक लंबाई वाले कंडेनसर ट्यूब वर्तमान मांग में नहीं हैं।लंबाई के लिए सहनशीलता मान विकसित किए जाएंगे
जैसा कि अनुभव बताता है।0.020 की दीवार मोटाई में लंबाई के लिए सहिष्णुता मान।से 0.032 सहमति के अनुसार होगा
निर्माता या आपूर्तिकर्ता और क्रेता के बीच।
| नली।बाहरी व्यास, अंदर | सहनशीलता |
| ⅝ तक, सम्मिलित | 0.010 इंच |
| ⅝ से अधिक | 0.016 इंच/इंच.व्यास का |
असहमति के मामले में, इस विनिर्देश में गिनाए गए गुण और रासायनिक संरचनाएं,
निम्नलिखित एएसटीएम विधियों के अनुसार निर्धारित किया जाए:
| परीक्षा | एएसटीएम पदनाम |
| रासायनिक विश्लेषण | बी 170ए,ई53,ई54,ई62,ई75,ई478 |
| अनाज आकार | E112 |
| विस्तार (पिन परीक्षण) | बी153 |
| मरक्यूरस नाइट्रेट | बी154 |
| तनाव | ई8 |
| ग़ैर विध्वंसक जांच | E243 |
एविशिष्टता बी170 का संदर्भ उसके अनुबंध में सुझाई गई रासायनिक विधियों से है।
जब ई-1 समिति ने तांबे में निम्न-स्तरीय अशुद्धियों की जांच के लिए तरीकों का परीक्षण और प्रकाशन किया है।
विशिष्टता बी 170 अनुबंध समाप्त कर दिया जाएगा।
परिशिष्ट (अनिवार्य जानकारी)
X1.तांबे और तांबे की मिश्रधातुओं का घनत्व
X1.1 इस विनिर्देश द्वारा कवर किए गए मिश्र धातुओं का घनत्व तालिका X1.1 में दिया गया है।
तालिका X1.1 घनत्व
| तांबा या तांबा मिश्र धातु UNS नं. | घनत्व, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| सी19200 | 0.320 |
| सी23000 | 0.316 |
| सी28000 | 0.303 |
| सी44300,सी44400,सी44500 | 0.308 |
| सी60800 | 0.295 |
| सी61300,सी61400 | 0.285 |
| सी68700 | 0.301 |
| सी70400 | 0.323 |
| सी70600 | 0.323 |
| सी71000 | 0.323 |
| सी71500 | 0.323 |
| सी71640 | 0.323 |
| C72200 | 0.323 |
सामग्री तुलना तालिकाएँ (एएसटीएम →केएस, जेआईएस, डीआईएन, बीएस, एनबीएन, एनएफ, यूएनआई)
| एएसटीएम मानक | यूएनएस नं. | कोरिया/जापान | जर्मन | ब्रीटैन का | आईएसओ | ||||||
| केएस/जेआईएस प्रतीक | केएस/जेआईएस नंबर | डीआईएन प्रकार | डीआईएन नंबर | सामग्री संख्या | बीएस नंबर | बीएस ग्रेड | टिप्पणियां | आईएसओ प्रकार | आईएसओ नंबर | ||
| बी 111 कॉपर और कॉपर-मिश्र धातु सीमलेस कंडेनसर ट्यूब और फेरूल स्टॉक | |||||||||||
| सी44300 | सी44300 | सी4430टी/सी4430टी | डी5301/एच3300 | CuZn28Sn | 1785 | 2871 | सीजेड111 | CuZn28Sn1 | आर1337 | ||
| सी68700 | सी68700 | सी6870टी/सी6870टी | डी5301/एच3300 | CuZN20Al | 1785 | 2871 | CZ110 | CuZn20Al2 | 426-आई | ||
| सी70600 | सी70600 | सी7060टी/सी7060टी | डी5301/एच3300 | CuNi10Fe1Mn | 17664 | 2871 | सीएन102 | CuNi10Fe1Mn | 429 | ||
| सी71000 | सी71000 | सी7100टी/सी7100टी | डी5301/एच3300 | ||||||||
| सी71500 | सी71500 | सी7150टी/सी7150टी | डी5301/एच3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| सी71640 | सी71640 | सी7164टी/सी7164टी | डी5301/एच3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | CuN | |||
व्यक्ति से संपर्क करें: Naty Shen
दूरभाष: 008613738423992
फैक्स: 0086-574-88017980
