बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग

बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग

  • बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
  • बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
  • बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
  • बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
  • बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
बट वेल्ड फिटिंग, ASTM A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन, अमेरिका, ब्रिटेन
ब्रांड नाम: YUHONG SPECIAL STEEL
प्रमाणन: API, PED,
मॉडल संख्या: एएसटीएम A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 पाइप लाइन फिटिंग
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1PC
मूल्य: NEGITABLE
पैकेजिंग विवरण: प्लाई लकड़ी के मामले
प्रसव के समय: 7days
भुगतान शर्तें: टी / टी, नियंत्रण रेखा
आपूर्ति की क्षमता: प्रति माह 100 टन
संपर्क करें
विस्तृत उत्पाद विवरण
ग्रेड सामग्री: LF1, LF3, LF6, LF8, LF9 मानक: एएसटीएम A420
आवेदन: कम तापमान एनडीटी: चुंबकीय कण निरीक्षण, केन्द्र शासित प्रदेशों
हाई लाइट:

बट वेल्डिंग फिटिंग

,

butt welding fittings

एएसटीएम A420 WPL 6 / WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 के लिए आवेदन pipline

दबाव वर्ग और गुम्मट:
SCH100, SCH 120, SCH140, SCH 160, XXS,
Max.WT 100mm

निर्माण विशिष्टता:
जीबी 12459, जीबी / टी 13401, SH3408, SH3409, ASME / एएनएसआई B16.9, जिस बी 2311, DIN2617 / 2616/2615, EN10253 ...

प्रकार

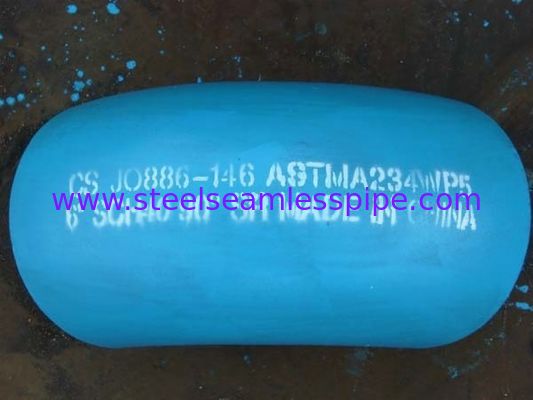

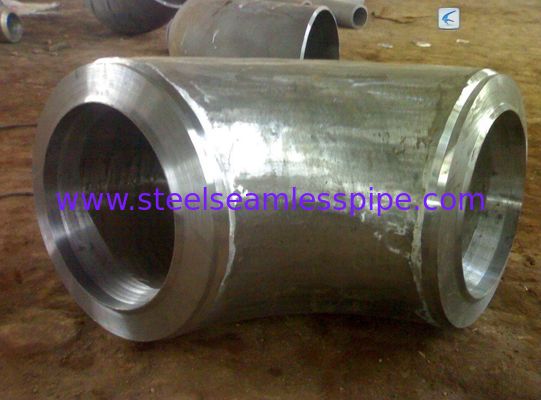

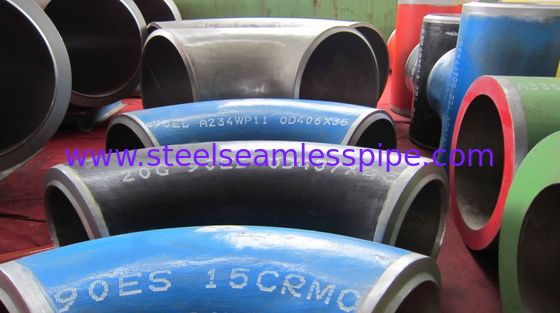

- (SMLS या वेल्डेड) कोहनी, 45 डिग्री, 90 डिग्री, एलआर, एसआर

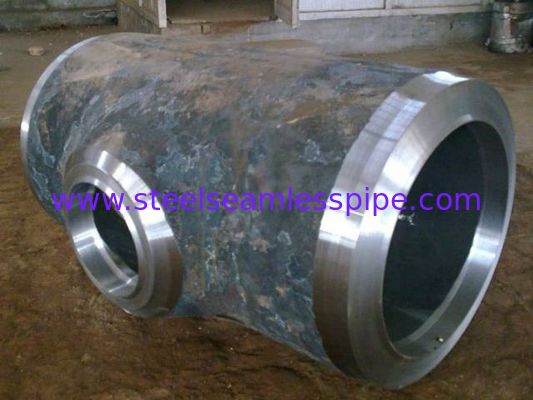

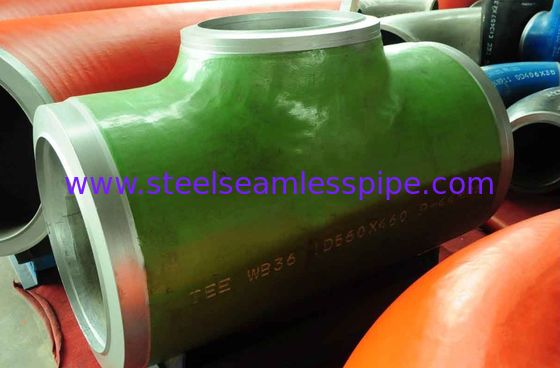

- (SMLS या वेल्डेड) टी
- (SMLS या वेल्डेड) प्रसारण
कैप

सामग्री:
द्वैध स्टील: ASTM A815 S31803, 2205, S32750, S32760
स्टेनलेस स्टील: ASTM A403-WP304, WP304L, WP304H, WP316, WP316L, WP321, WP321H, WP347H, WP317,
कम अस्थायी स्टील: ASTM A420-WPL6, WPL3,
कार्बन स्टील: ASTM A234-WPB, डब्ल्यूपीसी,

मिश्र धातु स्टील: ASTM A234-WP11, WP22, WP91

आयुध डिपो:
निर्बाध DN15 (1/2 '') --- DN600 (32 '')
वेल्डेड DN450 (18 ') --- DN3000 (120' ')

पाइप फिटिंग मानक

वैश्विक व्यापार में तेजी से विस्तार के साथ, विभिन्न उत्पादों के मानकीकरण एक अनिवार्य आवश्यकता बन गया है। विभिन्न उत्पादों के लिए दिए गए मानकों में काफी अंतरराष्ट्रीय व्यापार है जो बदले में निर्माताओं, उत्पादकों और विभिन्न देशों के खरीदारों के बीच गुणवत्ता के अंतर को पुल बढ़ाने की दिशा में योगदान देता है। साथ ही पाइप फिटिंग में मानकों को एक महत्वपूर्ण भूमिका निभाते हैं। निर्माण और पाइप फिटिंग की स्थापना कसकर विभिन्न मानकों और कोड द्वारा विनियमित है।
पाइपिंग सिस्टम में पाइप फिटिंग और flanges की अखंडता के डिजाइन, निर्माण और पूरे सिस्टम के रखरखाव में प्रयुक्त विभिन्न सिद्धांतों पर निर्भर करता है। पाइप फिटिंग के घटकों, विभिन्न सामग्रियों में बना रहे हैं प्रकार और आकार के एक किस्म में और इसलिए आम राष्ट्रीय मानकों करने के लिए या निर्माताओं 'मालिकाना आइटम के अनुसार अनुसार निर्मित किया जाना चाहिए। कुछ निर्माता भी अपने स्वयं के आंतरिक पाइपिंग राष्ट्रीय और उद्योग क्षेत्र के मानकों पर आधारित मानकों का उपयोग करें।

"मानक" और "कोड" के बीच अंतर:
गरमा कोड डिजाइन, निर्माण, सामग्री, परीक्षण और विभिन्न पाइप और पाइपिंग सिस्टम के निरीक्षण के उपयोग की आवश्यकताओं को समझा जाए। यह एक सीमित अधिकार क्षेत्र कोड से परिभाषित किया गया है। दूसरी ओर, पाइपिंग मानकों मतलब आवेदन डिजाइन और निर्माण नियमों और एडेप्टर, flanges, बांह, कोहनी, संघ, टीज़, एक कोड की तरह वाल्व आदि की तरह पाइप फिटिंग के लिए आवश्यकताओं, यह भी एक सीमित दायरे मानक द्वारा परिभाषित किया गया है।

कारक मानकों को प्रभावित:
पाइप फिटिंग पर 'मानक' के रूप में इस तरह कुछ कारकों पर आधारित हैं:

  • दबाव तापमान रेटिंग
  • आकार
  • डिज़ाइन
  • कोटिंग्स
  • सामग्री
  • अंकन
  • अंत कनेक्शन
  • आयाम और tolerances
  • थ्रेडिंग
  • पैटर्न शंकु आदि

पाइप फिटिंग मानकों के प्रकार:
कुछ व्यापक रूप से इस्तेमाल पाइप फिटिंग मानकों इस प्रकार हैं:

  1. एएनएसआई: अमेरिकी राष्ट्रीय मानक संस्थान
    एएनएसआई एक निजी, गैर-लाभकारी संगठन है। इसका मुख्य समारोह प्रशासन और अमेरिका स्वैच्छिक मानकीकरण और अनुरूपता मूल्यांकन प्रणाली समन्वय है। यह अमेरिकी राष्ट्रीय मानकों के विकास के लिए एक मंच प्रदान करता है। एएनएसआई "अनुसूची संख्या" प्रदान करती है। इन नंबरों को अलग दबाव उपयोगों के लिए दीवार मोटाई वर्गीकृत।
  2. ASME: मैकेनिकल इंजीनियर्स के लिए अमेरिकन सोसायटी
    यह दुनिया में प्रतिष्ठित संगठनों कोड और मानकों के विकास में से एक है। ASME / एएनएसआई B16 से पाइप फिटिंग शुरू करने के लिए अनुसूची संख्या। अलग पाइप फिटिंग के लिए ASME / एएनएसआई B16 मानकों के विभिन्न वर्गीकरण इस प्रकार हैं:
    • ASME / एएनएसआई B16.1 - 1998 - कच्चा लोहा पाइप Flanges और निकला हुआ किनारा फिटिंग
    • ASME / एएनएसआई B16.3 - 1998 - निंदनीय आयरन पिरोया फिटिंग
    • ASME / एएनएसआई B16.4 - 1998 - कच्चा लोहा पिरोया फिटिंग
    • ASME / एएनएसआई बी 16.5 - 1996 - पाइप Flanges और निकला हुआ किनारा फिटिंग
    • ASME / एएनएसआई B16.11 - 2001 - जाली स्टील फिटिंग, सॉकेट-वेल्डिंग और पिरोया
    • ASME / एएनएसआई B16.14 - 1991 - लौह पाइप प्लग, पाइप धागे के साथ bushings और locknuts
    • ASME / एएनएसआई B16.15 - 1985 (R1994) - डाली पीतल फिटिंग पिरोया
    • ASME / एएनएसआई B16.25 - 1997 - Buttwelding समाप्त होता है
    • ASME / एएनएसआई B16.36 - 1996 - छिद्र Flanges आदि
  3. एएसटीएम अंतर्राष्ट्रीय: परीक्षण और सामग्री के लिए अमेरिकन सोसायटी
    यह दुनिया में सबसे बड़ा स्वैच्छिक मानक विकास संगठनों में से एक है। यह मूल रूप से परीक्षण और सामग्री के लिए अमेरिकन सोसायटी (ASTM) के रूप में जाना जाता था। यह एक प्रतिष्ठित वैज्ञानिक और तकनीकी संगठन है कि विकसित और सामग्री, उत्पादों, प्रणालियों और सेवाओं के आधार पर स्वैच्छिक मानकों प्रकाशित करता है। इस मानकों के लिए एक विश्वसनीय नाम है। इस संगठन द्वारा कवर मानकों पाइप, ट्यूब और फिटिंग के विभिन्न प्रकार, उच्च तापमान सेवा, साधारण उपयोग और अग्नि सुरक्षा की तरह विशेष अनुप्रयोगों के लिए विशेष रूप से धातु से बना है, शामिल हैं। ASTM मानकों 16 67 खंडों से मिलकर वर्गों में प्रकाशित कर रहे हैं।
  4. एक: यहाँ, 'ए' सेना के लिए खड़ा है और नौसेना के लिए "एन" खड़ा है
    एक मानक मूल रूप से अमेरिकी सेना के लिए डिजाइन किया गया था। जब भी, एक पाइप फिटिंग ए.एन. फिटिंग है, इसका मतलब है कि फिटिंग फिटिंग के बाहर व्यास पर मापा जाता है, वह यह है कि 1/16 इंच वेतन वृद्धि में। उदाहरण के लिए, एक एक 4 फिटिंग लगभग 4/16 के एक बाहरी व्यास के साथ एक फिटिंग का अर्थ है "या ¼"। उल्लेखनीय यह है कि सन्निकटन महत्वपूर्ण है क्योंकि एक बाहरी व्यास एक बराबर एनपीटी धागे के साथ एक प्रत्यक्ष रूप से फिट नहीं है।
  5. बसपा: ब्रिटिश मानक पाइप
    बसपा पाइप फिटिंग के लिए ब्रिटेन मानक है। यह परस्पर और एक आंतरिक (महिला) के धागे के साथ एक बाहरी (पुरुष) संभोग से पाइप समाप्त होता सील करने के लिए मानक पेंच धागा प्रकार के एक परिवार को दर्शाता है। यह अंतरराष्ट्रीय स्तर पर अपनाया गया है। यह भी ब्रिटिश मानक पाइप टेपर धागे (BSPT) या ब्रिटिश मानक पाइप समांतर (विषमलिंगी) धागे (बी एस पी पी) के रूप में जाना जाता है। BSPT अकेले धागे से दबाव तंग जोड़ों को प्राप्त होता है, जबकि बी एस पी पी एक अंगूठी सील की आवश्यकता है।
  6. दीन: Deutsches Institut für Normung
    इस दीन, Deutsches Institut für Normung जो अंग्रेजी में मानकीकरण के लिए जर्मन संस्थान मतलब से औद्योगिक पाइप, ट्यूब और फिटिंग मानकों और विनिर्देशों के लिए संदर्भित करता है। दीन मानकीकरण के लिए जर्मन राष्ट्रीय संगठन है और उस देश के लिए आईएसओ सदस्यीय निकाय है।
    दीन मानक पदनाम
    एक दीन मानक के पद पर अपने मूल जहाँ # एक नंबर का प्रतीक दिखाता है:
    • दीन #: जर्मन मुख्य रूप से घरेलू महत्व या अंतर्राष्ट्रीय स्थिति की ओर प्राथमिक कदम के रूप में तैयार होने के मानकों के लिए इस्तेमाल किया।
    • दीन एन #: यूरोपीय मानकों के जर्मन संस्करण के लिए इस्तेमाल किया।
    • दीन आईएसओ #: आईएसओ मानकों के जर्मन संस्करण के लिए इस्तेमाल किया।
    • दीन एन आईएसओ #: प्रयुक्त यदि मानक भी एक यूरोपीय मानक के रूप में अपनाया गया है।
  7. डैश (-) आकार
    डैश आकार एक नली के अंदर व्यास का उल्लेख किया जाता मानक है। यह एक दो अंकों की संख्या है जो एक इंच का sixteenths में रिश्तेदार आईडी का प्रतिनिधित्व करता है के द्वारा आकार इंगित करता है। यह भी एक फिटिंग के साथ दूसरे के स्थान पर प्रयोग किया जाता है। उदाहरण के लिए, एक पानी का छींटा "8" फिटिंग का मतलब है एक एक 8 फिटिंग। एक मानक नली गाइड नीचे दी गई है:
नली आकार में नाममात्र आईडी इंच पानी का छींटा आकार स्टैंडर्ड डैश आकार
1/4 3/16 -04
3/8 5/16 -06
1/2 13/32 -08
3/4 5/8 -12
1 7/8 -16
1 आधा - -
1 ¼ 1 1/8 -20

Flanges: शैक्षणिक और दबाव संख्या में रेटिंग (पीएन)

  1. निकला हुआ किनारा कक्षा

    150 300 600 900 1500 2500

    निकला हुआ किनारा दबाव संख्या, पी.एन.

    20 50 100 150 250 420
  2. आईएसओ: मानकीकरण के लिए अंतर्राष्ट्रीय संगठन
    आईएसओ मानकीकरण के लिए अंतर्राष्ट्रीय संगठन से औद्योगिक पाइप, ट्यूब और फिटिंग मानकों और विनिर्देशों है। आईएसओ मानकों गिने जा रहे हैं। वे प्रारूप इस प्रकार है:
    "आईएसओ [/ आईईसी] [है] nnnnn [: YYYY] शीर्षक" जहां
    nnnnn: मानक संख्या
    YYYY: वर्ष प्रकाशित किया है, और
    शीर्षक: विषय का वर्णन
  3. जिस: जापानी औद्योगिक मानक
    इस जापानी औद्योगिक मानकों या पाइप, ट्यूब और फिटिंग के लिए जापान में औद्योगिक गतिविधियों के लिए इस्तेमाल किया और जापानी मानकों संघों के माध्यम से प्रकाशित मानकों है।
  4. एनपीटी: राष्ट्रीय पाइप धागा
    राष्ट्रीय पाइप धागा एक अमेरिकी मानक सीधे (एनपीएस) धागे या पतला (एनपीटी) धागे के लिए है। इस पाइप फिटिंग के लिए सबसे लोकप्रिय अमेरिकी मानक है। एनपीटी फिटिंग पाइप फिटिंग के आंतरिक व्यास (आईडी) पर आधारित हैं।
