युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| मॉडल संख्या: | <i>ASTM B338 / ASME SB338 GR.</i> <b>एएसटीएम बी३३८ / एएसएमई एसबी३३८ जीआर।</b> <i>5 UNS R56400</i> <b |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का मामला / लोहे का मामला |
| प्रसव के समय: | object(Yaf_Exception_LoadFailed_Controller)#14 (8) { ["string":"Exception":private]=> string(0) |
| भुगतान शर्तें: | एल / सी, टी / टी |
| प्रोडक्ट का नाम: | टाइटेनियम मिश्र धातु ट्यूब | मानक: | ASTM B338 / ASME SB388 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
|---|---|---|---|
| सामग्री: | ग्रेड 5 टाइटेनियम | टाइप: | निर्बाध / वेल्डेड |
| निर्बाध ओडी: | निर्बाध - 1/4"एनबी से 12"एनबी (नाममात्र बोर आकार) | वेल्डेड ओडी: | वेल्डेड / ईआरडब्ल्यू- 1 "एनबी से 16" एनबी (नाममात्र बोर आकार) |
| डब्ल्यूटी: | अनुसूची 10 से अनुसूची 160 | लंबाई: | 5 से 7 मीटर, 09 से 13 मीटर, सिंगल रैंडम लेंथ, डबल रैंडम लेंथ और कस्टमाइज साइज। |
| समाप्त: | प्लेन एंड्स / बेवेल्ड एंड्स | आवेदन पत्र: | कंडेनसर, हीट एक्सचेंजर्स, आदि। |
| हाई लाइट: | ग्रेड 5 unsr56400 टाइटेनियम मिश्र धातु ट्यूब,asme sb338 टाइटेनियम मिश्र धातु ट्यूब,astm टाइटेनियम ट्यूबिंग |
||

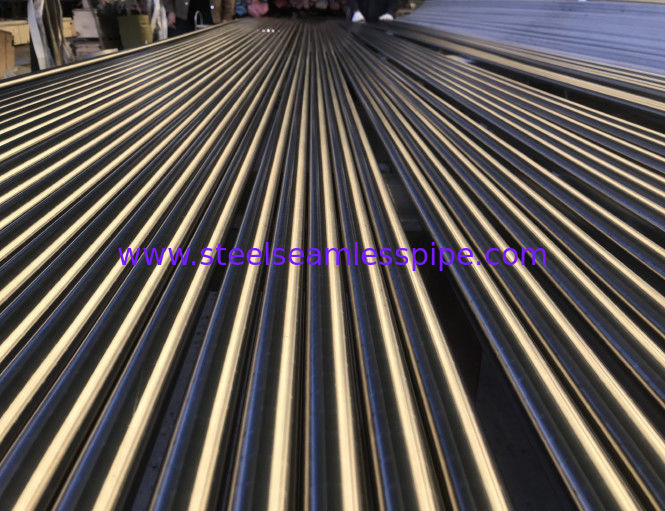

ASTM B338 / ASME SB338 ग्रेड 5 / UNS R56400 टाइटेनियम मिश्र धातु सीमलेस ट्यूब और पाइप
ग्रेड 5 टाइटेनियम ट्यूब क्या है?
एटाइटेनियम ग्रेड 5 सीमलेस ट्यूबकिसी भी कोल्ड रिड्यूसिंग प्रक्रिया या कोल्ड ड्रॉइंग प्रक्रिया द्वारा खोखले बिलेट से निर्मित किया जा सकता है।यह प्रक्रिया वह है जो एक निर्बाध टाइटेनियम जीआर 5 उच्च दबाव ट्यूब उत्पन्न करेगी, जिससे निर्धारित आवश्यकताओं को पूरा किया जा सकेगा।वैकल्पिक रूप से, टाइटेनियम ग्रेड 5 वेल्डेड ट्यूब को मिश्र धातु पर एक स्वचालित आर्क वेल्डिंग प्रक्रिया का उपयोग करके एक फ्लैट रोल्ड उत्पाद से बनाया जाना है।
ग्रेड5, UNS R56400, 3.7164, Ti-6Al-4Vसबसे व्यापक रूप से इस्तेमाल किया जाने वाला α+β टाइटेनियम मिश्र धातु है।इसमें उत्कृष्ट विशिष्ट शक्ति, उत्कृष्ट संक्षारण प्रतिरोध और फ्रैक्चर बेरहमी, साथ ही अच्छी वेल्डिंग प्रक्रियात्मकता और अत्यधिक तापमान का सामना करने की क्षमता है, और इसे गर्मी उपचार द्वारा मजबूत किया जा सकता है।मिश्र धातु मूल रूप से एयरोस्पेस बाजार के लिए विकसित की गई थी और इसका व्यापक रूप से एयरोस्पेस संरचनात्मक घटकों में उपयोग किया जाता है।इसकी बहुत अच्छी जैव-रासायनिकता के कारण, इसे चिकित्सा उद्योग में भी व्यापक रूप से मान्यता प्राप्त है।
विनिर्देश
STM B338-17e1 कंडेनसर और हीट एक्सचेंजर्स के लिए निर्बाध और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूबों के लिए मानक विशिष्टता
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब विशिष्टता: | एएसटीएम बी338 / एएसटीएम बी861 / एएसटीएम बी862 / एएसएमई एसबी338 / एएसएमई एसबी861 / एएसएमई एसबी862 |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब ग्रेड | ग्रेड 1, ग्रेड 2, ग्रेड 3, ग्रेड 5, ग्रेड 7, ग्रेड 8, ग्रेड 9, ग्रेड 11, ग्रेड 12, ग्रेड 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti- 6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V- 3Cr-3Sn-3Al |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब प्रकार | हॉट रोल्ड / कोल्ड ड्रॉन / वेल्डेड / ईआरडब्ल्यू |
| एएसटीएम बी 338 टाइटेनियम मिश्र धातु ट्यूब बाहरी व्यास आकार: | निर्बाध - 1/4"एनबी से 12"एनबी (नाममात्र बोर आकार) वेल्डेड / ईआरडब्ल्यू- 1 "एनबी से 16" एनबी (नाममात्र बोर आकार) |
| एएसटीएम बी 338 टाइटेनियम मिश्र धातु ट्यूब दीवार की मोटाई | अनुसूची 10 से अनुसूची 160 |
| एएसटीएम बी 338 टाइटेनियम मिश्र धातु ट्यूबों की लंबाई: | 5 से 7 मीटर, 09 से 13 मीटर, सिंगल रैंडम लेंथ, डबल रैंडम लेंथ और कस्टमाइज साइज। |
| एएसटीएम बी 338 टाइटेनियम मिश्र धातु ट्यूब पाइप समाप्त होता है | प्लेन एंड्स / बेवेल्ड एंड्स |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब वितरण शर्तें | रोल्ड, कोल्ड ड्रॉन, हॉट फिनिश, स्ट्रेस रिलीव्ड, एनील्ड, हार्डेनड, टेम्पर्ड के रूप में |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब कोटिंग | इलेक्ट्रोपोलिश, मैकेनिकल पोलिश, साटन फिनिश, निष्क्रिय |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब अन्य परीक्षण | कठोरता परीक्षण, हाइड्रोस्टेटिक टेस्ट, एडी करंट टेस्ट, एडी करंट, टेन्साइल टेस्ट, फ़्लैटनिंग, फ्लेयर टेस्ट, एनील्ड, हाइड्रोस्टेटिक टेस्ट, टेम्पर्ड, स्ट्रेस रिलीफ आदि। |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब आयाम: | एएसटीएम और एएसएमई सहित प्रासंगिक मानकों के लिए सभी पाइपों का निर्माण और निरीक्षण / परीक्षण किया जाता है |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब मूल्य वर्धित सेवाएं | ड्रा / एक्सपेंशन / मशीनिंग / सैंड ब्लास्टिंग / शॉट ब्लास्टिंग / हीट ट्रीटमेंट |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब पैकेजिंग | ढीला / बंडल / लकड़ी के फूस / लकड़ी के बक्से / प्लास्टिक क्लॉथ रैप्स / प्लास्टिक एंड कैप्स / बेवेल्ड प्रोटेक्टर |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब शिपमेंट और परिवहन | सड़क मार्ग से - ट्रक / ट्रेन, समुद्र के द्वारा - ब्रेक-बल्क पारंपरिक पोत / एफसीएल (पूर्ण कंटेनर लोड) / एलसीएल (कम कंटेनर लोड) / 20 फीट कंटेनर / 40 फीट कंटेनर / 45 फीट कंटेनर / हाई क्यूब कंटेनर / ओपन टॉप कंटेनर, हवाई मार्ग से - मालवाहक नागरिक यात्री और कार्गो विमान |
| एएसटीएम बी338 टाइटेनियम मिश्र धातु ट्यूब सामग्री परीक्षण प्रमाणपत्र | EN10204 3.1, 3.2 के अनुसार निर्माता परीक्षण प्रमाणपत्र / NABL स्वीकृत लैब से प्रयोगशाला परीक्षण प्रमाणपत्र।/ एसजीएस, टीयूवी, डीएनवी, लॉयड्स, एबीएस ईटीसी जैसी थर्ड पार्टी इंस्पेक्शन एजेंसी के तहत |
रासायनिक संरचना
| तत्व | रासायनिक संरचना % | ||||||||
| ग्रेड 1 | ग्रेड 2 | ग्रेड 3 | श्रेणी 5 | श्रेणी 7 | श्रेणी 9 | ग्रेड 11 | कक्षा 12 | ग्रेड 23 | |
| नाइट्रोजन, अधिकतम | 0.03 | 0.03 | 0.05 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
| कार्बन, अधिकतम | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
| हाइड्रोजन, अधिकतम | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.0125 |
| लोहा, अधिकतम | 0.20 | 0.30 | 0.30 | 0.40 | 0.30 | 0.25 | 0.20 | 0.30 | 0.25 |
| ऑक्सीजन, अधिकतम | 0.18 | 0.25 | 0.35 | 0.20 | 0.25 | 0.15 | 0.18 | 0.25 | 0.13 |
| अल्युमीनियम | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
| वैनेडियम | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
| टिन | … | … | … | … | … | … | … | … | … |
| दयाता | … | … | … | … | … | … | … | … | … |
| दुर्ग | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
| मोलिब्डेनम | … | … | … | … | … | … | … | 0.2-0.4 | … |
| क्रोमियम | … | … | … | … | … | … | … | … | … |
| निकल | … | … | … | … | … | … | … | 0.6-0.9 | … |
| नाइओबियम | … | … | … | … | … | … | … | … | … |
| ज़िकोनियम | … | … | … | … | … | … | … | … | … |
| सिलिकॉन | … | … | … | … | … | … | … | … | … |
| अवशिष्ट, अधिकतम प्रत्येक | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| अवशिष्ट, अधिकतम कुल | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| टाइटेनियम | संतुलन | संतुलन | संतुलन | संतुलन | संतुलन | संतुलन | संतुलन | संतुलन | संतुलन |
यांत्रिक विशेषताएं
एएसटीएम बी338 टाइटेनियम ट्यूबों की तन्यता ताकत
| श्रेणी | तन्य शक्ति, मिन | यील्ड स्ट्रेंथ (0.2% ऑफसेट) | बढ़ाव 2 इंच या 50 मिमी | |||||
| मिनट | मैक्स | |||||||
| केएसआईओ | (एमपीए) | केएसआईओ | (एमपीए) | केएसआईओ | (एमपीए) | पण लंबाई न्यूनतम% | ||
| ग्रेड 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
| ग्रेड 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| ग्रेड 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
| श्रेणी 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
| श्रेणी 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| श्रेणी 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
| ग्रेड 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
| कक्षा 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
| ग्रेड 23 | 120 | (828) | 110 | (759) | … | … | 10 | |
| टाइटेनियम ग्रेड 5 ट्यूबिंग मानक | एएसटीएम बी338 / एएसएमई एसबी338 |
|---|---|
| टाइटेनियम ग्रेड 5 निर्बाध ट्यूब आकार | 3.35 मिमी आयुध डिपो से 101.6 मिमी आयुध डिपो |
| टाइटेनियम ग्रेड 5 वेल्डेड ट्यूब आकार: | 6.35 मिमी आयुध डिपो से 152 मिमी आयुध डिपो |
| टाइटेनियम मिश्र धातु ग्रेड 5 ट्यूबिंग Swg और Bwg | 10 स्वग।, 12 स्वग।, 14 स्वग।, 16 स्वग।, 18 स्वग।, 20 स्वग। |
| ASME SB338 टाइटेनियम मिश्र धातु ग्रेड 5 ट्यूब दीवार मोटाई | 0.020" –0.220", (दीवार की विशेष मोटाई उपलब्ध) |
| ती.मिश्र धातु ग्रेड 5 ट्यूबिंग लंबाई | सिंगल रैंडम, डबल रैंडम, स्टैंडर्ड और कट लेंथ ट्यूब |
| ASME SB338 टाइटेनियम मिश्र धातु ग्रेड 5 ट्यूबिंग फिनिश | पॉलिश, एपी (एनील्ड एंड पिकल्ड), बीए (ब्राइट एंड एनील्ड), एमएफ |
| प्रपत्र | 'यू' बेंट, खोखले, हाइड्रोलिक, एलएसएडब्ल्यू, बॉयलर, सीधी ट्यूब, ट्यूब कॉइल, गोल, आयताकार, स्क्वायर इत्यादि |
| टाइटेनियम UNS R56400 ट्यूबिंग के प्रकार | निर्बाध, ईआरडब्ल्यू, ईएफडब्ल्यू, वेल्डेड, फैब्रिकेटेड ट्यूब / ट्यूबिंग |
| टाइटेनियम UNS R56400 ट्यूब एंड | प्लेन एंड, बेवेल्ड एंड, ट्रेडेड ट्यूब |
| अंकन | सभी ASTM B338 टाइटेनियम जीआर 5 ट्यूबिंग निम्नानुसार चिह्नित हैं: मानक, ग्रेड, ओडी, मोटाई, लंबाई, हीट नंबर (या ग्राहक के अनुरोध के अनुसार।) |
| टाइटेनियम ग्रेड 5 ट्यूब का अनुप्रयोग और उपयोग | तेल ट्यूब, गैस ट्यूब, द्रव ट्यूब, बॉयलर ट्यूब, हीट एक्सचेंजर ट्यूब, |
| मूल्य वर्धित सेवा | आवश्यक आकार और लंबाई के अनुसार ड्रा और विस्तार, पोलिश (इलेक्ट्रो और वाणिज्यिक) एनील्ड और मसालेदार झुकने, मशीनिंग आदि। |
| इसमें विशेषज्ञ | एएसटीएम बी338 टाइटेनियम जीआर 5 केशिका ट्यूब और अन्य विषम आकार जीआर 5 मिश्र धातु हीट एक्सचेंजर और कंडेनसर ट्यूब |
| परीक्षण प्रमाणपत्र | निर्माता परीक्षण प्रमाणपत्र सरकार से प्रयोगशाला परीक्षण प्रमाण पत्र।स्वीकृत लैब। तीसरे पक्ष के निरीक्षण के तहत |
|
|
|
|
हम जीआर को भी काट सकते हैं, धागा कर सकते हैं और नाली बना सकते हैं।5 मिश्र धातु ट्यूब आपके विनिर्देशों को पूरा करने के लिए।टाइटेनियम ग्रेड 5 ट्यूब आयाम एएनएसआई / एएसएमई बी 36.10, बी 36.19, बी 2.1 |
|
टाइटेनियम 1950 के दशक में विकसित एक महत्वपूर्ण संरचनात्मक धातु है, जो अपनी उच्च शक्ति, अच्छा संक्षारण प्रतिरोध और उच्च गर्मी प्रतिरोध के कारण विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।पहला व्यावहारिक टाइटेनियम मिश्र धातु Ti-6Al-4V मिश्र धातु है जिसे 1954 में सफलतापूर्वक विकसित किया गया था। इसकी गर्मी प्रतिरोध, ताकत, प्लास्टिसिटी, क्रूरता, फॉर्मैबिलिटी, वेल्डेबिलिटी, संक्षारण प्रतिरोध और जैव-अनुकूलता के कारण।यह टाइटेनियम मिश्र धातु उद्योग में प्रमुख मिश्र धातु बन गया है, और इस मिश्र धातु की मात्रा सभी टाइटेनियम मिश्र धातुओं के 75% से 85% के लिए जिम्मेदार है।कई अन्य टाइटेनियम मिश्र धातुओं को Ti-6Al-4V मिश्र धातु के संशोधनों के रूप में माना जा सकता है।
अनुप्रयोग
