युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | EN10216-2 TC2 P235GH |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस / आयरन केस / बंडल |
| प्रसव के समय: | object(Yaf_Exception_LoadFailed_Controller)#14 (8) { ["string":"Exception":private]=> string(0) |
| भुगतान शर्तें: | एल / सी, टी / टी |
| प्रोडक्ट का नाम: | हीट एक्सचेंजर / बॉयलर ट्यूब | विनिर्देश: | En10216-2 TC2 P235GH |
|---|---|---|---|
| आयुध डिपो: | 5.0 - 1219.2 मिमी | डब्ल्यूटी: | SCH5, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH1 |
| लंबाई: | सिंगल रैंडम, डबल रैंडम, स्टैंडर्ड और कट लेंथ पाइप | पाइप अंत: | सादा अंत, बेवेल्ड अंत |
| प्रकार: | निर्बाध / ईआरडब्ल्यू / ईएफडब्ल्यू / वेल्डेड / फैब्रिकेटेड / सीडीडब्ल्यू / डोम / सीईडब्ल्यू एन 10216 | खत्म हो: | कोल्ड फिनिशिंग |
| हाई लाइट: | p235gh कार्बन स्टील सीमलेस ट्यूब,en10216-2 कार्बन स्टील सीमलेस ट्यूब,tc2 हीट एक्सचेंजर ट्यूब |
||

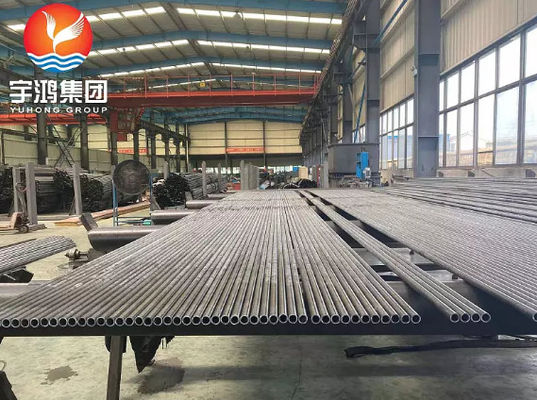

EN10216-2 TC2 P235GH कार्बन स्टील हीट एक्सचेंजर / बॉयलर के लिए निर्बाध ट्यूब
अवलोकन
स्टील ग्रेड EN 10216 पाइप की संरचना इसे उन अनुप्रयोगों के लिए आदर्श बनाती है जहां ऊंचे कार्य तापमान को मानक माना जाता है।इसलिए, एन 10216 बॉयलर ट्यूब में बनी इस सामग्री को गैस, तेल और पेट्रोकेमिकल उद्योग जैसे उद्योगों में लागू देखा जा सकता है।P235GH TC1 ट्यूब एक सामान्यीकृत कार्बन मिश्र धातु इस्पात ग्रेड है।
एन विशिष्टता कार्बन स्टील ट्यूब, इस उदाहरण में अर्थात En 10216-2 P235gh TC1 निर्बाध प्रेसिजन स्टील पाइपऊंचा तापमान सेवा अनुप्रयोगों के लिए प्रयोग किया जाता है।इस विनिर्देश के अनुसार निर्मित कार्बन आधारित स्टील एन 10216-2 p235gh सीमलेस स्टील पाइप को फिर से गरम किया जाना है, जिसके बाद पाइपों को निम्नलिखित में से किसी एक प्रक्रिया में प्रस्तुत किया जाना है:
1. पूर्ण annealed
2. इज़ोटेर्मल annealed or
3. सामान्यीकृत शमन
जिसके बाद En 10216-2 P235GH बॉयलर ट्यूब को टेम्पर्ड कंडीशन में डिलीवर किया जाना है।
यह कार्बन आधारित स्टील ग्रेड EN 10216-2 P235GH TC2 वेल्डेड पाइप्सएक विशिष्ट रसायन विज्ञान के लिए जाना जाता है।EN 10216-2 P235GH कोल्ड ड्रॉन वेल्डेड पाइप की रासायनिक संरचना में इसके मिश्र धातु में अधिकतम 0.30% क्रोमियम और अधिकतम 0.08% मोलिब्डेनम शामिल हैं।P235GH EN 10216-2 वेल्डेड ट्यूब जो कार्बन के साथ-साथ कम मिश्र धातु स्टील ग्रेड से निर्मित होती हैं, वे बहुत अधिक दबाव और उच्च तापमान में भी भार के लिए प्रतिरोधी होती हैं।इसलिए, EN 10216 स्टील ग्रेड P235gh ट्यूब का उपयोग बिजली इंजीनियरिंग उपकरणों जैसे: हीटर, बॉयलर और हीट एक्सचेंजर्स के निर्माण के लिए किया जाता है।
विनिर्देश
|
एएसटीएम विशिष्टता |
एन 10216-2 |
|---|---|
|
मानक |
एएसटीएम, एएसएमई, जेआईएस, एआईएसआई, एएमएस, एन, एसएई, डीआईएन, एनएफ, टीओसीटी, डीएस, डीटीडी, जीबी |
|
एन 10216 सीमलेस पाइप साइज |
4 से 219 मिमी डब्ल्यूटी: 0.5 से 20 मिमी |
|
एन 10216-2 P235gh वेल्डेड पाइप आकार: |
5.0 - 1219.2 मिमी |
|
En 10216-2 P235gh TC2 EFW पाइप का आकार: |
5.0 - 1219.2 मिमी |
|
Swg और Bwg |
10 स्वग।, 12 स्वग।, 14 स्वग।, 16 स्वग।, 18 स्वग।, 20 स्वग। |
|
P235gh En 10216-2 पाइप अनुसूची |
SCH5, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
|
एन 10216 पाइप की लंबाई |
सिंगल रैंडम, डबल रैंडम, स्टैंडर्ड और कट लेंथ पाइप |
|
खत्म हो |
पॉलिश, एपी (एनील्ड और अचार), बीए (ब्राइट एंड एनील्ड), एमएफ, नंबर 1, नंबर 4, 2 बी, बीए, एचएल, 8 के, मिरर फिनिश, आदि |
|
प्रपत्र |
En 10216 पाइप गोल, चौकोर, खोखले, आयताकार, हाइड्रोलिक, कुंडलित, सीधे पाइप, "यू" आकार, पैन केक कॉइल आदि के रूप में उपलब्ध हैं। |
|
En 10216-2 P235gh पाइप का प्रकार |
निर्बाध / ईआरडब्ल्यू / ईएफडब्ल्यू / वेल्डेड / फैब्रिकेटेड / सीडीडब्ल्यू / डोम / सीईडब्ल्यू एन 10216 पाइप |
|
एन 10216 पाइप एंड |
प्लेन एंड, बेवेल्ड एंड, ट्रेडेड पाइप, स्क्रूड एंड्स |
|
P235gh En 10216-2 पाइप पर अंकन |
सभी एन 10216 पाइपों को निम्नानुसार चिह्नित किया गया है: मानक, ग्रेड, ओडी, मोटाई, लंबाई, गर्मी संख्या (या ग्राहक के अनुरोध के अनुसार।) |
|
एन 10216 पाइप का आवेदन |
रासायनिक उद्योग के लिए डेयरी पाइप, तेल पाइप, गैस पाइप, द्रव पाइप, बॉयलर पाइप |
|
मूल्य वर्धित सेवा |
आवश्यक आकार और लंबाई के अनुसार ड्रा और विस्तार, पोलिश (इलेक्ट्रो और वाणिज्यिक) एनील्ड और मसालेदार झुकने, मशीनिंग आदि। |
|
में विशेषज्ञ |
बड़ा व्यास एन 10216 पाइप |
|
एन 10216 पाइप निर्माण तकनीक |
ठंडा खींचा हुआ, गर्म खींचा हुआ, चमकीला annealed, ठोस घोल, गर्म बाहर निकालना |
|
एन 10216 पाइप टेस्ट सर्टिफिकेट |
निर्माता परीक्षण प्रमाणपत्र सरकार से प्रयोगशाला परीक्षण प्रमाण पत्र।स्वीकृत लैब। तीसरे पक्ष के निरीक्षण के तहत |
|
सामग्री परीक्षण प्रमाणपत्र (एमटीसी) |
EN 10204/3.1B, EN 10204 3.1 और EN 10204 3.2 के अनुसार सामग्री परीक्षण प्रमाणपत्र (MTC), 100% रेडियोग्राफी परीक्षण रिपोर्ट, हीट ट्रीटमेंट चार्ट, कच्चा माल प्रमाणपत्र, तृतीय पक्ष निरीक्षण रिपोर्ट, धूमन प्रमाणपत्र, En 10216 पाइप HS कोड वाणिज्यिक वरीयता की सामान्यीकृत प्रणाली (जीएसपी) के लिए चालान, फॉर्म ए |
रासायनिक संरचना
| कार्बन | सिलिकॉन | मैंगनीज | फ़ास्फ़रोस | गंधक | मोलिब्डेनम | निकल | क्रोमियम | तांबा | अन्य |
| अधिकतम 0.16 | अधिकतम 0.35 | अधिकतम 1.20 | 0.025 | 0.01 | अधिकतम 0.08 | अधिकतम 0.30 | अधिकतम 0.30 | अधिकतम 0.30 | वी अधिकतम 0.02 तिवारी अधिकतम 0.04 अल मिनट 0.020 |
यांत्रिक विशेषताएं
| पाइप के प्रकार | स्टील ग्रेड | कमरे के तापमान में तन्यता परीक्षण के दौरान यांत्रिक गुण | लचीलापन | ||||||||||
| बायलर P195GH, पी235जीजी पी265जीएच 16मो3 14MoV6-3 13CrMo4-5 10CrMo9-10 विंग पीएन-एन 10216-2 |
टी मिनट की दीवार मोटाई के लिए ऊपरी उपज सीमा या उपज ताकत री या आर 0,2 | तन्यता ताकत आरएम | बढ़ाव एक मिनट% |
0°C . के तापमान पर न्यूनतम ऊर्जा औसत अवशोषित KVJ | |||||||||
| टी<=16 | 16| 40 | 60 | मैं |
टी |
| ||||||||
| एमपीए | एमपीए | एमपीए | एमपीए | एमपीए | मैं | टी | 20 | 0 | -10 | 20 | 0 | ||
| एन P195GH | 195 | - | - | - | 320- 440 | 27 | 25 | - | 40 | 28 | - | 27 | |
| एन पी235जीएच | 235 | 225 | 215 | - | 360- 500 | 25 | 23 | - | 40 | 28 | - | 27 | |
| एन पी265जीएच | 265 | 255 | 245 | - | 410- 570 | 23 | 21 | - | 40 | 28 | - | 27 | |
| 16मो3 | 280 | 270 | 260 | - | 450- 600 | 22 | 20 | 40 | - | - | 27 | - | |
| 14MoV6-3 | 320 | 320 | 310 | - | 460- 610 | 20 | 18 | 40 | - | - | 27 | - | |
| 13CrMo4-5 | 290 | 290 | 280 | - | 440- 590 | 22 | 20 | 40 | - | - | 27 | - | |
| 10CrMo9-10 | 280 | 280 | 270 | - | 480- 630 | 22 | 20 | 40 | - | - | 27 |
- |
|
